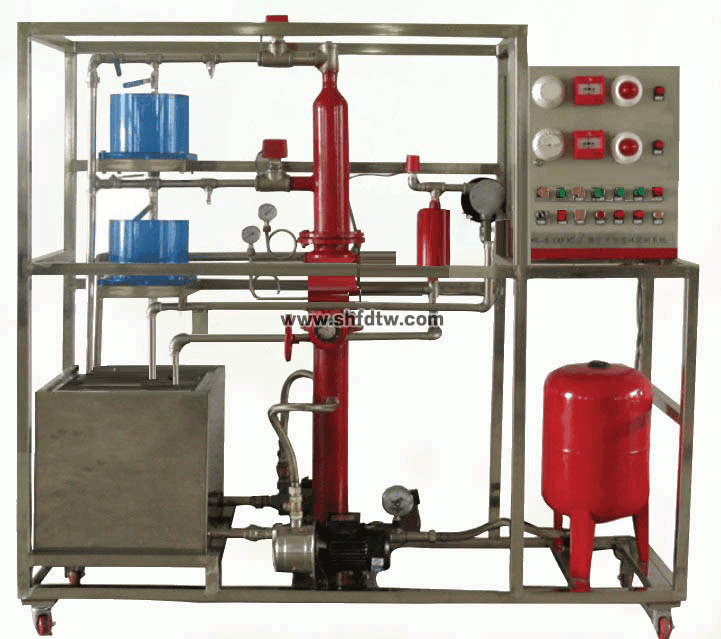

TWLY-32 自動噴淋滅火系統實訓裝置
噴淋滅火系統實訓裝置”依據《自動噴水滅火系統設計規范》相關標準設計,該系統具有噴水滅火系統典型結構，能夠完成火災探測，火災報警，現場滅火等演示性實訓項目，同時還能清楚的展示噴淋滅火系統的典型設備構成和系統工作原理，通過該裝置的操作學習，學生可以對樓宇中噴水滅火系統的結構有一個全面的了解，掌握建筑物內部主要滅火設備的應用，熟悉樓宇中濕式報警閥、水流指示器、壓力開關等滅火設備的結構和原理，熟悉滅火系統的控制原理和工作過程。它適用于學習《建筑滅火系統》、《樓宇給排水系統》、《樓宇消防控制系統》等專業課的中職業院校的實訓教學。
一、裝置組成
1、本系統全部元器件均采用標準工程件，整個實訓裝置主要由報警閥、蝶閥、排氣閥、水流、指示器、灑水噴頭、水箱、高位水箱、主泵、輔泵、控制電器、管路系統等組成。
2、集成WIFI無線電源管理系統，通過手機或其他移動終端系統監控查詢學生實驗臺的電源開關狀態；單獨開啟關閉學生實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時開啟關閉電源功能；控制范圍>50m；控制能力>96臺。
二、實訓功能
能進行各種自動噴水滅火系統聯動操作的演示、各種噴頭的安裝及噴水試驗、擴展的滅火試驗、自動噴水滅火系統的工作原理、線路設計與連接、故障設置、判斷與排除等實驗和實訓，并可與消防系列中其它設備聯網進行各種綜合實訓。
三、系統技術指標
1、工作電壓：單相三線220V±5% 50Hz
2、整機容量：＜1500W
3、外型尺寸：2400×1000×2260cm3
4、安全保護：具有漏電自動保護裝置
故障設置：具有故障設置系統
5、產品經省級（含省級）以上電子產品監督檢驗機構檢驗、并出具檢驗報告。
四、實訓項目
實訓項目一：控制臺及自動噴水滅火系統原理的認識實驗
實訓項目二：火警狀態下自動啟動噴水滅火系統的模擬
實訓項目三：火警狀態下手動啟動噴水滅火系統的模擬
實訓項目四：四種類型噴頭的噴水實驗
實訓項目五：未端試水裝置的實驗
實訓項目六：排氣閥的認識實驗
實訓項目七：自動噴水滅火系統與報警主機的聯網實驗
實訓項目八：自動噴水滅火系統的連接與噴頭的安裝
實訓項目九：自動噴水滅火系統故障的設置與排除
實訓項目十：按線路圖將各部分連線
實訓項目十一：設計并安裝一個簡易應用系統
實訓項目十二：全真滅火及噴頭性能測試的擴展實驗
五、具體組成
1、SFZ-100報警閥：
報警閥一套，選用的是工程上使用的主流產品，裝有延時器、水力警鈴、壓力繼電器、排水閥，試驗閥和進出水壓力表的報警閥。
2、SXFD100信號閥：
信號閥二套，選用的是工程上使用的主流產品。
3、DW25自動排氣閥：
自動排氣閥一套，選用的是工程上使用的主流產品。
4、ZSTP-15/68各種噴淋頭：
各種噴淋一套，要求不少于五種噴淋頭且是工程上使用的主流產品。
5、TW-580消防水箱和高位水箱
消防水箱和高位水箱一套，裝有全部接口且是工程上使用的主流產品。
6、TW-581消防泵
消防泵一套，選用的是工程上使用的主流產品。
7、TW-50水系統管路套件
水系統管路套件一套，選用的是優質國標管材和各種接口。所選用的管材均應滿足國家相關規范標準并具有檢驗合格證明。
8、TW-60自動控制套件
自動控制套件一套，選用的是優質國標元器件，能完全滿足噴淋系統的全部控制要求，所選用套件均滿足國家規范標準并為實際工程中采用的主流產品。
六、實訓裝置其他元器件由以下組成
|
序號
|
名稱
|
型號
|
數量
|
|
1
|
濕式報警閥
|
ZFDN-100
|
1
|
|
2
|
進水信號閥
|
100
|
1
|
|
3
|
出水信號閥
|
50
|
1
|
|
4
|
水流指示器
|
50
|
1
|
|
5
|
閉式噴頭
|
DN20
|
1
|
|
6
|
隱蔽噴頭
|
DN20
|
1
|
|
7
|
壓力表
|
0.6MP
|
3
|
|
8
|
給水水箱
|
|
1
|
|
9
|
消防水箱
|
|
1
|
|
10
|
水位浮球閥
|
DN20
|
1
|
|
11
|
消防泵
|
0.75kw
|
1
|
|
12
|
高位水泵
|
0.75kw
|
1
|
|
13
|
不銹鋼機架
|
|
1套
|
|
14
|
控制柜
|
|
1套
|
|
15
|
水管套件
|
|
1套
|
|
16
|
截止閥
|
1寸DN25
|
7個
|
|
17
|
止回閥
|
1寸DN25
|
3個
|
|
18
|
銅球閥
|
六分DN20
|
2
|
|
19
|
銅球閥
|
四分DN16
|
2個
|
|
20
|
1寸渡鋅管
|
|
2根
|
|
21
|
六分渡鋅管
|
DN25
|
3根
|
|
22
|
32彎頭
|
1寸DN25
|
30
|
|
23
|
25彎頭
|
六分DN20
|
30
|
|
24
|
20彎頭
|
四分DN16
|
20
|
|
25
|
32三通
|
1寸DN25
|
20
|
|
26
|
25三通
|
六分DN20
|
20
|
|
27
|
20三通
|
四分DN16
|
20
|
|
28
|
32外絲
|
1寸DN25
|
30
|
|
29
|
25外絲
|
六分DN20
|
30
|
|
30
|
20外絲
|
四分DN16
|
30
|
|
31
|
100閥蘭
|
|
4
|
|
32
|
50閥蘭
|
|
2
|
|
33
|
100閥 蘭墊
|
|
6
|
|
34
|
50閥蘭墊
|
|
6
|
|
35
|
1寸水箱墊片
|
|
10
|
|
36
|
100轉50大小頭
|
|
2
|
|
37
|
50轉1寸大小頭
|
|
4個
|
|
38
|
50轉20大小頭
|
50轉六分
|
2
|
|
39
|
20內絲直通
|
六分
|
2個
|
|
40
|
不銹剛軟管
|
0.5M
|
3
|
|
41
|
50外絲
|
|
4
|
|
42
|
50三通
|
|
1
|
|
43
|
25排氣閥
|
1寸
|
1
|
|
44
|
PVC膠水
|
|
1
|
|
45
|
交流接觸器
|
220V四位主觸點
|
3
|
|
46
|
24V繼電器
|
8腳
|
7
|
|
47
|
24V繼電器
|
16腳
|
2
|
|
48
|
開關電源24V
|
100W-24V
|
1
|
|
49
|
電源總開關
|
DZ47-63-4P-16A
|
1
|
|
50
|
熔斷器
|
RT18-32
|
4
|
|
51
|
熱繼電器
|
5A
|
3
|
