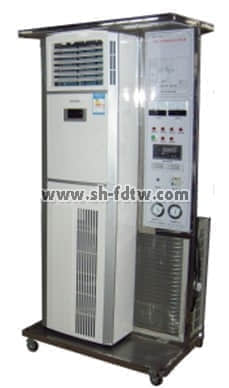

TW-J508型柜式空調技能實訓考核裝置

TW-J508型柜式空調技能實訓考核裝置采用真實空調為實訓對象，此空調教學設備可使學員能夠真正地學到相應的技術技能，裝置由金屬支架、制冷系統、制冷系統流程板和智能排故系統四部分組成，在制冷系統流程板上配置相應的壓力及溫度表，可以直接觀測到制冷系統的各點工作時的參數，通過分析參數,可以了解制冷系統的工作狀態,提高學生對制冷系統的分析判斷能力。

一、主要技術參數
1．工作電源：AC220V50Hz±5%（單向）
2．外形尺寸：1100×800×1800mm
3．整機功耗：1100W
4、適用電壓范圍：160V～253V
5、最大遙控距離8m，角度90度。
6、噪聲：內機37-44dB，外機是55-65dB。
7、環境溫度：-5℃—40℃
8、相對濕度：≤85%（25℃）

二、主要功能：
1．學習掌握柜式空調制冷系統及原理，可以更好的掌握維修技術。

2.學習掌握柜式空調控制電路的結構、組成及工作原理。

3.可設置13個故障點，學生可根據故障現象在故障檢測板上進行檢測和排除故障?？荚囅到y(tǒng)有一臺主控電腦控制所有故障點及設備運行，電腦自動設置故障，學生動手排查維修，電腦自動記錄、評分、打印等功能。

4.由于是應用真實的空調，可以進行折裝、制冷劑的充加等基本實訓。

5.具有溫度巡測功能，數碼顯示，溫度巡測器可檢測制冷制熱實驗設備的各關健部位的作溫度，提供實驗數據?？蓹z測的關鍵點分別是：1）正常環境溫度；2）空調壓縮機排氣管；3）空調壓縮機回氣管；4）空調冷凝器排風口；5）空調蒸發器出風口

6.智能排故系統特點：
1)計算機可以監控1-126臺空調制冷制熱智能考核臺。
2)已設置13個故障點。（并可以擴展故障點）
3)具有發卷功能。
4)具有收卷功能。
5)具有單臺試卷清零功能和全部試卷清零功能。
6)具有自動檢測各空調制冷制熱智能考核臺的通訊聯機情況。
7)可以生成學生個人成績單。
8)可以對學生考核情況進行統計、分析。
9)可設置進入系統密碼及修改密碼。
10)具有打印功能。
11)具有答題次數限制功能

三．實訓項目:
1)整流電路故障；
2)12伏電源電源電路故障；
3)5伏電源故障；
4)室內溫控探頭不良；
5)室外溫控探頭不良；
6)遙控接收頭損壞；
7)不制熱；
8)不制冷；
9)室內風機損壞；
10)室外風機塤壞；
11)風機電容器損壞；
12)蜂鳴器故障；
13)風向調節失控。
