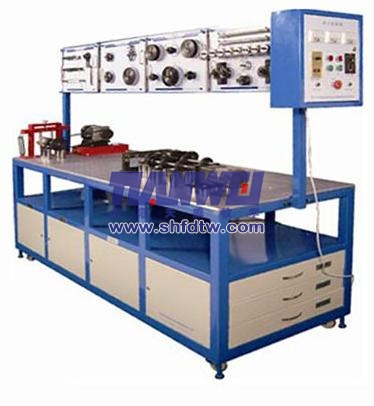

TWJ-Z317機械系統創新搭接及運動分析實驗臺

一、實驗內容

實驗（教程）一、機械傳動系統的組成

實驗（教程）二、鏈聯接的安裝與測量

實驗（教程）三、動力傳輸系統的安裝

實驗（教程）四、V型帶傳動的安裝與調節

實驗（教程）五、鏈傳動的安裝與調節

實驗（教程）六、直齒輪傳動的安裝與調節

實驗（教程）七、多軸傳動的安裝與調節

實驗（教程）八、符合標準與加工超差傳動件的性能對比分析

實驗（教程）九、有軸向力傳動零件的搭接與運轉分析

實驗（教程）十、曲柄搖桿工作系統的搭接、運轉與分析

實驗（教程）十一、曲柄滑塊工作系統的搭接、運轉與分析

實驗（教程）十二、帶傳動與齒輪傳動組合

實驗（教程）十三、齒輪傳動與鏈傳動組合

實驗（教程）十四、帶與鏈傳動組合

實驗（教程）十五、V帶傳動與曲柄滑塊機構組合

實驗（教程）十六、鏈傳動與曲柄連桿機構組合

二、主要技術參數

1、實驗臺外形尺寸：2200×800×2000mm

2、交流大電機YY7114   交流電源U=220V；N=250W   n=1440rpm

3、交流調速小電機90YY60-2CT/90JB   交流電源U=220V；N=60W    n=0-300rpm

4、多用水平儀（可測水平、垂直、45度）

三、系統主要配置及參數

1、游標卡尺 0-150mm 1件

2、外徑千分尺 0-25mm 1件

3、組合角尺 0-102mm 1件

4、百分表 0-10mm                         1件

5、磁性百分表座                                           1件

6、塞尺 0.0381-0.635mm（測量范圍 ） 1件

7、水平儀 90mm 1件

8、多用水平儀 230mm 1件

9、數字轉速表 5-999.9；1000-99999rpm 1件

10、帶張力測量儀 1件

11、交流大電機YY7114 1臺

12、交流調速小電機 1臺

13、配有8塊零件陳列面板，主要零配件如下：

1）圓錐齒輪 2件    11）鏈條拉力器 1件

2）圓柱直齒輪      15件    12）制動器 1件

3）圓柱斜齒輪 4件    13）帶輪槽規 3件

4）帶輪 3件    14）帶型規 2件

5）鏈輪 3件    15）齒型規 11件

6）軸 11件   16）不合格傳動件 6件

7）小滑動軸承座 4件    17）曲柄滑塊機構及連桿機構組 1套

8）大滑動軸承座 2件

9）小滾動軸承座 8件

10）大滾動軸承座 2件

14、外形尺寸        2200×800×2000mm

15、重    量        420kg
