TW-Z56型全鋁制機構運動簡圖測繪模型

鋁制測繪模型配置各種機構模型及實物機械模型，可使學生熟悉并運用各種運動副、構件及機構的代表符號，掌握測繪、分析相關機構運動簡圖及機構自由度計算的方法。適合《機械原理》、《機械設計基礎》等相關課程的實驗教學需要。

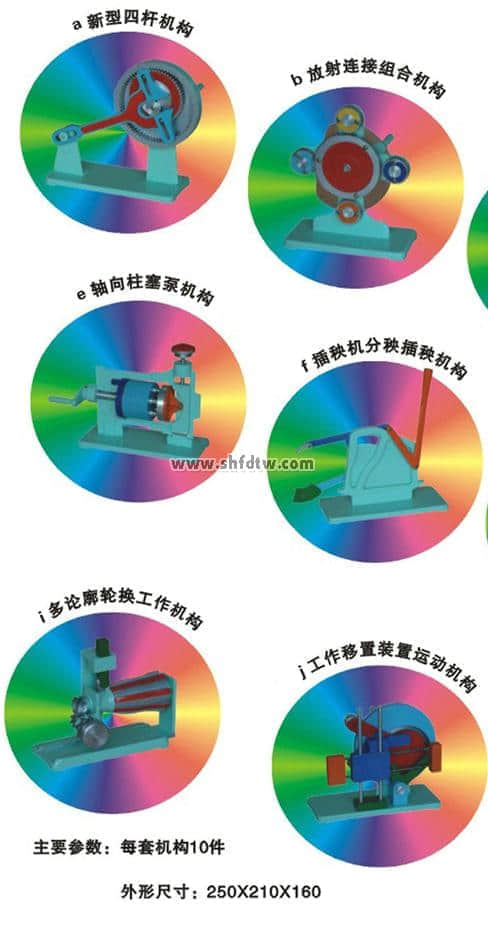

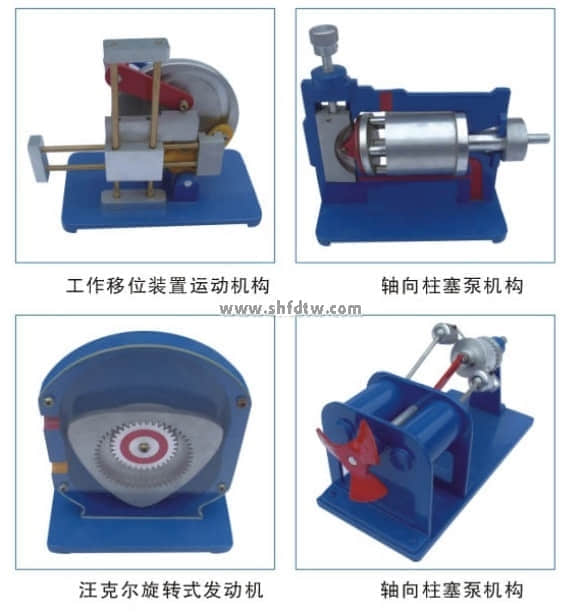

1、軸向柱塞泵機構
2、擺盤式活塞泵機構

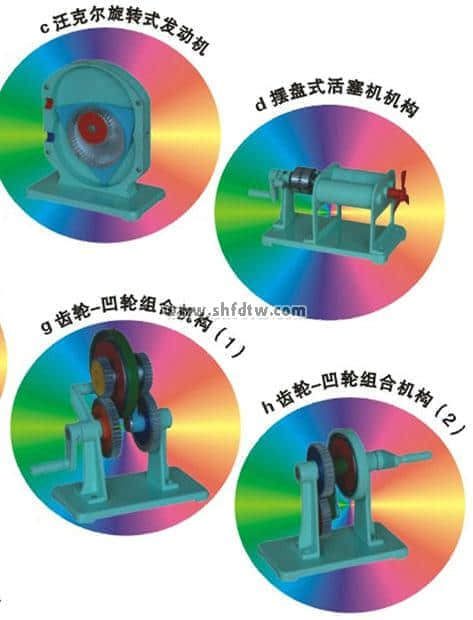

3、汪克爾旋轉式發動機

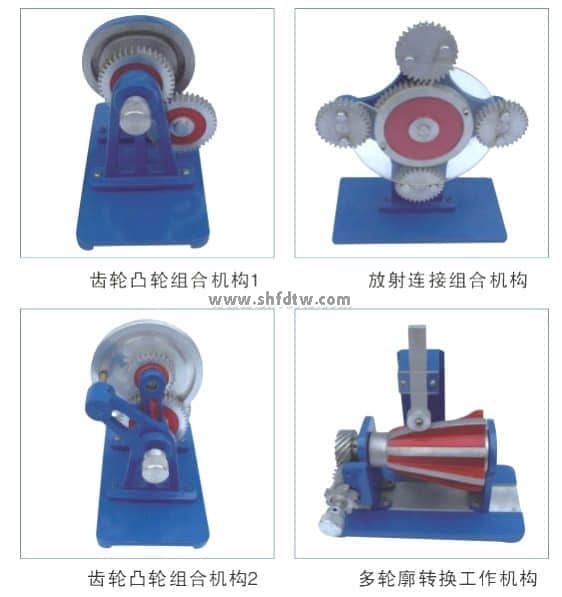

4、放射連接組合機構

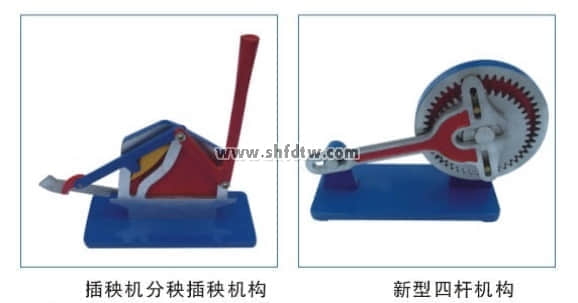

5、插秧機分秧機構
6、多輪廓換工作機構
7、齒輪-凸輪組合機構（I）
8、齒輪-凸輪組合機構（II）
9、工作移置裝置運動機構
10、新型四桿機構

五、參考圖片

功能與特點

1、要用于機械原理（機械設計基礎）課程開設“機構運動簡圖測繪及分析實驗”；此外，產品中的所有模型都可以單獨用于機械原理（機械設計基礎）的課堂教學，機械創新設計課程中的機構創新部分的案例教學；

2、本系列產品分為（基礎型）、（創新型）和（綜選型），每大類型中精選配置典型的機構模型。

性能規格

1、模型材料：采用全鋁合金材料，噴漆處理，使工件美觀耐用，重量輕、方便課堂教學攜帶。

2、運動構件經機械精加工，裝配精度高，機構運動靈活，各構件不發生干涉現象。

3、各模型按教學要求分色、劃線，為學生測繪、測量、計算自由度提供依據。主要部分顏色統一。
