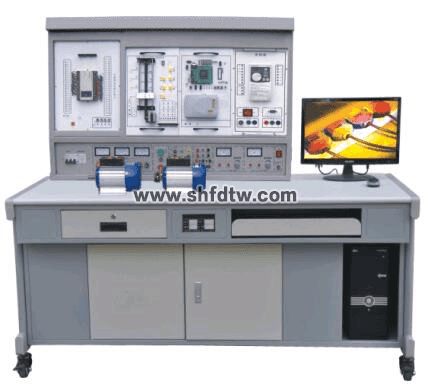

TW-SD551型工業自動化綜合實訓裝置

（西門子S7-200PLC+變頻器+觸摸屏+電氣控制）

本裝置結合當前我國工業自動化應用技術及器件技術的發展，充分考慮實用性、先進性。裝置采用模塊式結構，實訓掛箱包含PLC主機掛箱、變頻器掛箱、觸摸屏掛箱、PLC模擬負載掛箱、實訓網孔板掛箱及豐富的驗證演示裝置。實訓內容包括PLC的基礎實訓、PLC綜合實訓，變頻器的認識、操作、參數設定及通訊實訓，觸摸屏的認識、操作、應用實訓，單片機接口擴展、數據采集、數據顯示、鍵盤控制、定時器、打印機接口實訓等，實訓項目豐富、綜合性強、緊跟工業自動化發展潮流。

一、產品特點

1、模塊式結構，掛箱更換方便，便于組織各種實訓項目及擴展新的實訓功能。

2、適合就業前及崗前綜合技能訓練，適合高級工技能培訓考核。

3、能進行小型工程項目設計、設備選型、安裝調試、操作模擬。

4、只需三相四線交流電源即可投入使用，實訓資源豐富、綜合性強，有效節約實訓用房。

5、安全性高，除配備電壓型和電流型漏電保護器外，裝置設有單片機全程監控的過載或短路軟截止保護功能，確保設備和人身安全。

二、技術性能

1、輸入電壓：三相四線制～380V±10%  50Hz

2、工作環境：溫度范圍-5℃～+40℃，相對濕度＜85%（25℃）

3、裝置容量：＜1.5KVA

4、外形尺寸：1700mm×700mm×1680mm

三、裝置配備

（一）電源、信號源、儀器控制屏

實訓裝置由控制屏、實訓桌、主機實訓組件、實訓模塊（含豐富的工業現場設備模擬實訓對象）、變頻器掛箱、觸摸屏掛箱、交直流電機、總線單元、通信模塊、電機導軌、測速機構等組成。

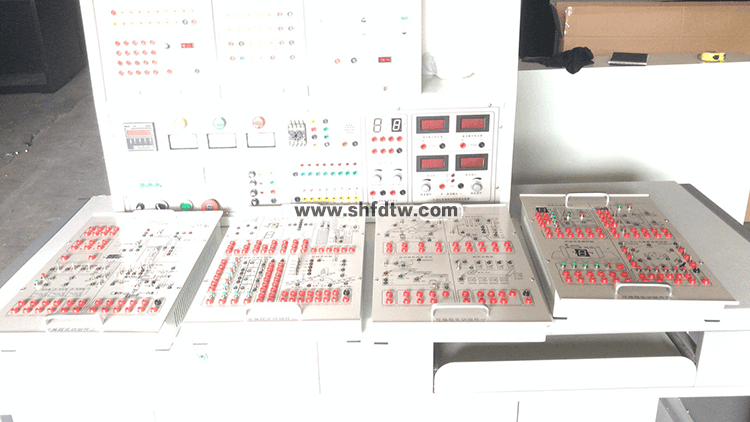

（一）控制屏（鐵質雙層亞光密紋噴塑結構，鋁質面板）

1、交流電源控制單元

三相四線380V交流電源經空氣開關后給裝置供電，電網電壓表監控電網電壓，設有帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制，同時具有漏電告警指示及告警復位。

提供三相四線380V、單相220V電源各一組，由啟停開關控制輸出，并設有保險絲保護。

2、定時器兼報警記錄儀

定時器兼報警記錄儀，平時作時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可自動記錄由于接線或操作錯誤所造成的漏電告警次數。

3、直流電源、直流電壓/電流表、邏輯輸出及指示等

直流電壓：0～10V可調輸出；直流電流：4～20mA可調輸出；直流數字電壓表/電流表；電壓表量程0～200V、輸入阻抗為10MΩ、精度0.5級；電流表量程0～200 mA、精度0.5級；同時設有邏輯電平輸出（點動、自鎖）、邏輯電平指示、LED數碼管、方向指示器、八音盒、直流24V繼電器、信號轉換座若干。

（二）實訓桌

實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方。設有抽屜和元器件儲存柜。

（三）實訓組件

1、PLC實訓組件

配置西門子S7-200PLC主機，該PLC應包括CPU、數字輸入輸出模塊、模擬量輸入輸出模塊、通信模塊（以太網組網），內置數字量I/O（24路數字量輸入16路數字量輸出），配套通信編程電纜

2、變頻器實訓掛箱

配置西門子變頻器V20，帶有RS485通訊及BOP操作面板。

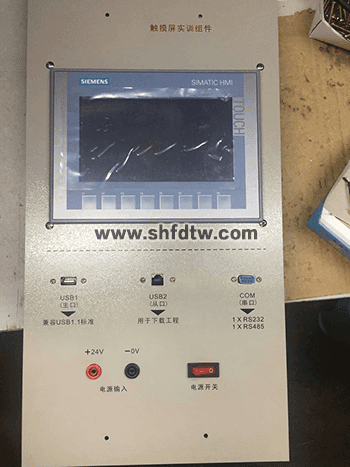

3、觸摸屏實訓掛箱：

西門子smart系列V3觸摸屏規格為7英寸彩色大屏，了解工業觸摸屏的功能及使用方法，掌握PLC之間的通信知識，并掌握復位、置位、交替等功能鍵、圖形（曲線）顯示在觸摸屏中的實現方法。

4、網孔型電氣實驗套件：

5、工控組態軟件一套：
