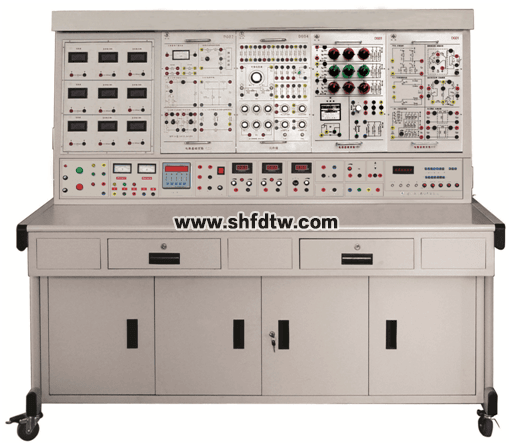

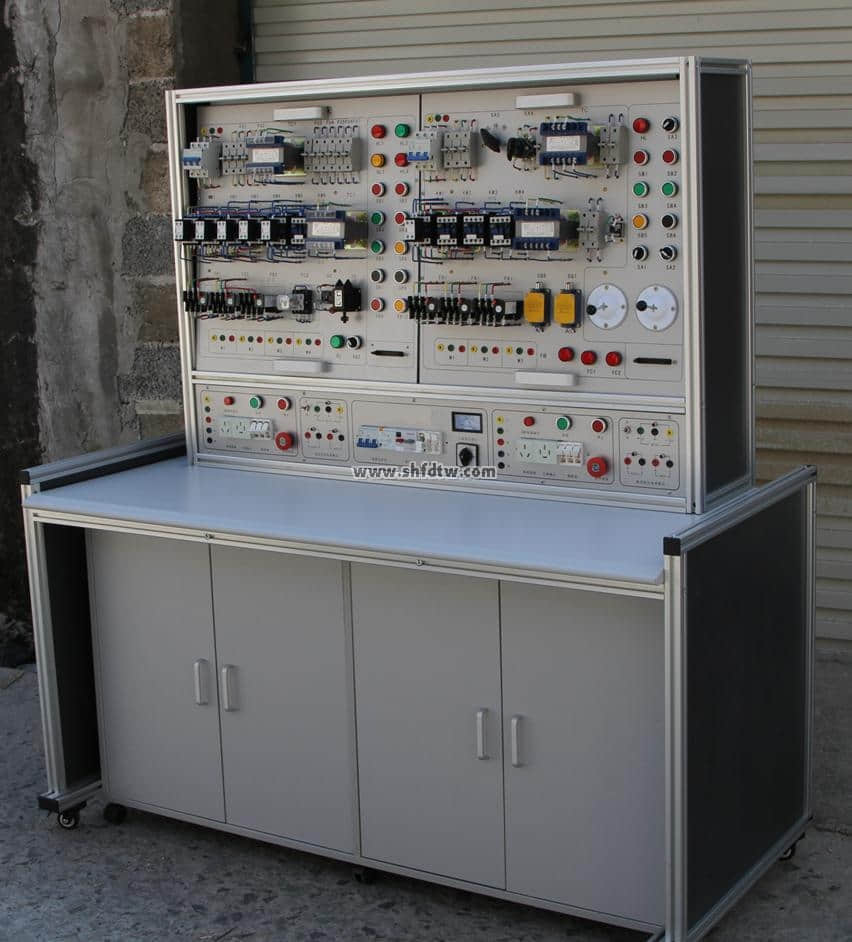

TW-DG617型 電工實驗室設備
功能與結構：
使用條件：溫度：-5℃~40℃，濕度＞80%（25℃），電源：AC380V±10%（50HZ）。
電源參數：
1、電源輸入：
該實驗臺底下設有三相四線及“地”線（共五線）輸入接口，并配有漏電保護開關（電源總開關），三相指示燈，電壓換相開關、電壓表，電流表以監督三相電源。
2、電源輸出：
（二）電源及儀表模塊
1、交流電源：
①三相交流電源：三相380V，帶漏電保護.漏電動作電流：30mA;過載電流：5A。
②三相調壓器：0～380V/0～250V，可調,額定電流10A。
2、直流電源：雙路可調直流電源：0～30V*2。
直流穩壓電源: 5V 、±15V輸出
3、恒流源：0～20mA、0～200mA
4、測量儀表：
電量儀：電壓PW100/2A，0.5級（自動量程）；
電流PW100/500V，0.5級（自動量程）；
功率PW100/1500W，0.5級（自動量程）；
功率因數PW100/全量程，所有儀表帶計算機通訊接口。
直流數字電壓電流表:200V、200mA，0.5級
通用電路板與插座表面布有四孔一組相互導電的插孔（注塑成型），其參數如下：
（1）接觸電阻≤0.02歐 （2）耐壓電壓≥2500V
（3）絕緣電阻＞50兆歐 （4）插拔次數＞10000次
學生實驗桌：（一）實驗桌及附件
采用實驗桌、L形支架分體式、柜子（抽屜）設計。
1、尺寸不小于1600mm×800mm×1470mm，各實驗?zāi)K可根據實驗需求自由組合放置。
2、支架采用L形設計，雙層鋁合金支架結構， 可放置A4紙及A4成倍尺寸規格的模塊。
3、為提高實驗臺利用效率，方便學生自主實驗，
4、設備帶儀器平臺（抽屜或柜子），方便放置儀器及導線。。
電工實驗室設備實驗項目
1、電位、電壓的測定
2、電源的外特性
3、基爾霍夫定律的驗證
4、RLC串聯諧振電路
5、戴維南定理驗證
6、單相交流電路功率因數
7、三相交流電路
8、楞次定律的驗證
9、變壓器
10、二階是民路響應
11、伏安法測電阻
12、電阻的串聯
13、電阻的并聯
14、電阻混聯
15、電阻的分壓電路
16、電源電動勢的內阻測定
17、電流表和電壓表的擴程
18、歐姆定律
19、負載獲得最大功率的條件
20、直流電橋測電阻
21、燈絲伏安特性的測定
22、基爾霍夫第一定律
23、基爾霍夫第二定律
24、支路電流法
25、樓梯燈開關控制
26、疊加定律
27、星形和三角形電路等交互換
28、互易定理
29、諾頓定理
30、電壓控制電流源的測試
31、RL串聯部分
32、RC串聯電路的阻抗和電壓三角形
33、RCL并聯諧振電路
34、電容器的并聯
35、電容器的串聯
36、電容器的混聯
37、電容器的充放電
38、電容器在交直流中的作用
39、負載獲得最大功率的條件
40、驗證純電感、純電容電路電流、電壓相位
41、單相交流電路實驗
42、電流互感器原理
43、電壓互感器原理
44、日光燈電路
45、三相負載的星形聯接
46、三相負載的三角形連接
47、一階RC電路的過渡過程
48、一階RL電路的過渡過程
49、二階電路的過渡過程
50、RC選頻網絡
51、電磁感應現象的研究
52、互感現象
53、通電、斷電自感現象
54、磁耦合線圈的同名
55、磁耦合線圈的異名端
56、接觸器點動控制
57、接觸器自鎖控制
58、具有過載保護的正反轉控制
59、接觸器聯鎖的正反轉控制
60、按鈕聯鎖的正反轉控制
61、雙重聯鎖的正反轉控制
62、接觸器控制星形三角形控制
63、時間繼電器控制星形三角形控制
64、QX3-13型自動星形三角形控制
65、直接起動及能耗制動控制
66、銑床主軸與進給電機的控制
67、電壓控制電流源的測試
|
元 器 件 明 細 表
|
|
序號
|
元件名稱
|
規格及型號
|
數量
|
備注
|
|
1
|
電阻器
|
1Ω
|
1
|
1/2W
|
|
2
|
電阻器
|
10Ω
|
1
|
1/2W
|
|
3
|
電阻器
|
30Ω
|
2
|
1/2W
|
|
4
|
電阻器
|
51Ω
|
2
|
1/2W
|
|
5
|
電阻器
|
100Ω
|
3
|
1/2W
|
|
6
|
電阻器
|
200Ω
|
1
|
1/8W
|
|
7
|
電阻器
|
300Ω
|
3
|
1/8W
|
|
8
|
電阻器
|
510Ω
|
2
|
1/8W
|
|
9
|
電阻器
|
680Ω
|
1
|
1/8W
|
|
10
|
電阻器
|
1K
|
2
|
1/8W
|
|
11
|
電阻器
|
1.5K
|
1
|
1/8W
|
|
12
|
電阻器
|
2K
|
1
|
1/8W
|
|
13
|
電阻器
|
3K
|
1
|
1/8W
|
|
14
|
電阻器
|
4.7K
|
2
|
1/8W
|
|
15
|
電阻器
|
5.1K
|
1
|
1/8W
|
|
16
|
電阻器
|
10K
|
1
|
1/8W
|
|
17
|
電阻器
|
15K
|
1
|
1/8W
|
|
18
|
電阻器
|
51K
|
1
|
1/8W
|
|
19
|
電阻器
|
100K
|
1
|
1/8W
|
|
20
|
電容器
|
3300PF
|
1
|
|
|
21
|
電容器
|
63V 0.1μF
|
2
|
|
|
22
|
電容器
|
250V 1μF
|
1
|
|
|
23
|
電容器
|
250V 2μF
|
1
|
|
|
24
|
電容器
|
25V 10μF
|
2
|
|
|
25
|
電容器
|
25V 47μF
|
2
|
|
|
26
|
電容器
|
25V 100μF
|
1
|
|
|
27
|
電容器
|
25V 470μF
|
1
|
|
|
28
|
發光二極管
|
LED(紅)
|
2
|
|
|
29
|
連接插座
|
|
11
|
|
|
元 器 件 明 細 表 （1302－2）
|
|
30
|
可變電阻器
|
WH5 470Ω
|
1
|
|
|
31
|
可變電阻器
|
WH5 4.7K
|
1
|
|
|
32
|
電感器
|
180mH
|
1
|
|
|
33
|
指示燈
|
6.3V 100mA
|
2
|
|
|
34
|
插口燈座
|
|
8
|
|
|
35
|
日光燈管座
|
|
2
|
|
|
36
|
啟動器座
|
|
1
|
|
|
37
|
扭子開關
|
1*1
|
4
|
|
|
38
|
扭子開關
|
1*21
|
1
|
|
|
39
|
扭子開關
|
1*2R
|
1
|
|
|
40
|
電位器
|
WH5 470ΩR
|
1
|
|
|
41
|
電位器
|
WH5 4.7KR
|
1
|
|
|
42
|
運算放大
|
LM358
|
1
|
|
|
43
|
電表85C1
|
±100μA
|
1
|
|
|
44
|
電表85C1
|
-10MA
|
1
|
|
|
45
|
電表85C1
|
-50mA
|
3
|
|
|
46
|
電表85C1
|
-200mA
|
1
|
|
|
47
|
電表85C1
|
-3V
|
1
|
|
|
48
|
電表85C1
|
-15V
|
1
|
|
|
49
|
電表85C1
|
～50MA
|
1
|
|
|
50
|
電表85C1
|
～300MA
|
3
|
|
|
51
|
原線圈
|
Φ12 11mH
|
1
|
|
|
52
|
副線圈
|
Φ20 28mH
|
1
|
|
|
53
|
條形磁鐵
|
|
1
|
|
|
54
|
鎮流器
|
8W
|
1
|
|
|
55
|
電源變壓器
|
220V/6V
|
1
|
|
|
56
|
小白熾燈
|
220V/15V
|
8
|
|
|
57
|
啟動器
|
|
1
|
|
|
58
|
日光燈管
|
220V/8W
|
1
|
|
|
元 器 件 明 細 表 （1302－3）
|
|
59
|
插頭導線
|
20cm
|
10
|
|
|
60
|
插頭導線
|
70cm
|
6
|
|
|
61
|
插頭導線
|
50cm
|
3
|
|
|
62
|
手槍鉆
|
|
1
|
老師桌
|
|
63
|
交流接觸器
|
380V 10A
|
3
|
|
|
64
|
熱繼電器
|
380V
|
1
|
|
|
65
|
時間繼電器
|
380V 2A
|
1
|
|
|
66
|
控制按鈕
|
常開常閉
|
1
|
|
|
67
|
尖嘴鉗
|
|
1
|
|
|
68
|
剝線鉗
|
|
1
|
|
|
69
|
螺絲刀
|
一字
|
1
|
|
|
70
|
螺絲刀
|
十字
|
1
|
|
|
71
|
保險管
|
3A
|
1
|
盒
|
|
72
|
烙鐵
|
35W
|
1
|
老師桌
|
|
73
|
烙鐵架
|
|
1
|
老師桌
|
|
74
|
焊錫絲
|
|
1個
|
老師桌
|
|
75
|
萬用表
|
|
1
|
|
|
76
|
電池
|
9V
|
1
|
|
|
77
|
電池
|
1.5V
|
1
|
|
|
78
|
通用電路板
|
30×35cm
|
2
|
|
|
79
|
元器件儲存板
|
30×35cm
|
4
|
|
|
80
|
說明書
|
|
1
|
|
|
81
|
實驗桌
|
|
1
|
|
|
82
|
電學實驗臺
|
|
1
|
|
|
83
|
塑料凳
|
|
2
|
|
|
84
|
示教板
|
|
1
|
老師桌
|
|
85
|
學生電源控制器
|
|
1
|
老師桌
|
|
86
|
號碼紙
|
|
1套
|
|
|
87
|
電纜線
|
|
若干
|
|
|
88
|
壓線槽
|
|
若干
|
|
|
89
|
防火皮
|
|
1
|
|
