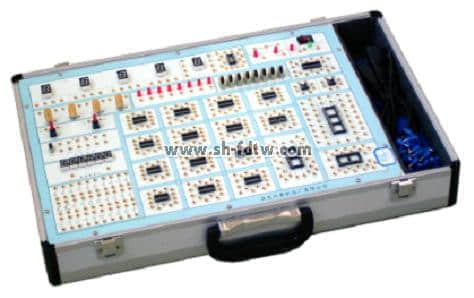

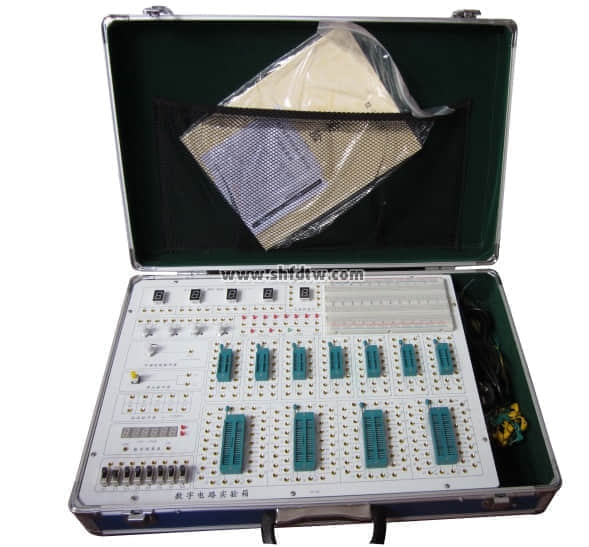

TW-X01型數字電路實驗箱

產品介紹：
TW-X01型數字電路學習實驗箱,設計豪華氣派,主機提供了多種信號源;正面印刷字符連線,反面按裝元器件,所有信號源頻率計等電路全部由CPLD芯片和雙面板構成，所有器件均選用優質產品,使整機的品質得到提高。由于元器件都裝于背面,從而能有效的降低和避免人為損壞的可能,本機特點：使用方便,耐用,實驗項目靈活,可方便做數字模擬各類實驗。本學習機適用于高等院校及各類職業技術學校的電子技術類教學。

☆系統組成
（1）電源：交流輸入：220V±10%，50HZ
直流輸出：±12V/200mA、5V/2A
（2）手動單脈沖電路2組：可同時輸出正負兩個脈沖，脈沖幅值為TTL電平。
（3）連續脈沖一組，輸出為TTL電平；固定頻率脈沖源；1HZ、1KHZ、10KHZ、100KHZ、1MHZ；
（4）六位高精度數字頻率計,測量范圍：0-9.9999MHZ誤差<1HZ（由CPLD芯片設計）
（5）邏輯電平的輸入與顯示：
A、八位獨立邏輯電平開關：可輸出“0”、“1”電平（為正邏輯）。
B、八位由紅色LED及驅動電路組成的邏輯電平顯示電路。
（6）數碼管顯示：
A、4位由八段LED數碼管組成的BCD碼譯碼顯示電路；
B、1位八段LED數碼管，引腳全部引出，用于數碼管實驗。
（7）時序發生器及啟停控制電路。
（8）8芯、14芯、16芯、20芯、28芯等圓孔插座21只，可滿足各種IC芯片
（9）各阻值電位器4只。
（10）常用規格電阻電容30只

☆推薦實驗項目
1．TTL集成邏輯門的參數測試與使用
2．CMOS集成邏輯門的測試
3．門電路的邏輯功能實驗
4．常用組合邏輯功能器件的測試
5．半加器、全加器及邏輯運算實驗
6、七人表決電路及血型檢測電路
7、RS觸發器的功能測試
8、JK、D觸發器邏輯功能及主要參數測試
9、三態輸出出發器及鎖存器
10、異步二進制計數器實驗
11、同步二進制計數器實驗
12、移位寄存器的功能測試
13、計數、譯碼、顯示電路實驗
14、555集成電路及應用
15、波形產生及單穩態觸發器
16、序列檢測器的設計
17、D/A數模轉換器
18、A/D模數轉換器
19、可人工干預的交通燈控制器
20、數字電子鐘設計
21、數字頻率計
22、汽車尾燈控制實驗

芯片清單
