安卓S3C6410開發箱
經過工程師的不懈努力，android實驗箱S3C6410已經成為當今資料最詳實、功能最完善、創新點最多、用戶群體最大的ARM11開發板。適用于高端消費類電子產品、工業控制、車載導航、多媒體終端、電子付費終端、行業PDA、嵌入式教育培訓、個人學習等。從技術角度為您深入解析如何進行Nand Flash選型。配套資料是由工程師精心準備的學習教程和操作手冊。安卓教學開發箱首創全圖形化引導和視頻講解形式，力圖層次清晰、內容豐富、生動易懂。
S3C6410開發板品質保證
1、開發板采用“核心板+底板”結構，比整板結構更易于產品應用；
2、板對板之間選用精良連接器，鍍金工藝可保證其常年運行不氧化；
3、整個核心板全部機器貼片，杜絕手工焊接造成的眾多隱患；
4、為保證用戶自行設計的產品品質，采用6410核心板用戶可免費得到底板插座。
S3C6410開發板性能
1、獨家推出8 Bit硬件糾錯算法，很好的保證了用戶產品運行的可靠性；
2、出色的電源管理：線性電源+開關電源相組合，在降低功耗的同時保證系統穩定性；
3、首家支持MLC 2G Nand，使用MLC的Nand可大幅提高容量和性價比，是當前電子設備的主流存儲介質，該技術對產品級用戶尤為適用；
4、專業的高速PCB設計：充分考慮信號完整性，合理運用盲埋孔，做到關鍵信號隔離、等長機制以及串?dāng)_與反射考量，軍工制板工藝；
5、通過強粉塵、震動、高低溫（-20°至 +70°）等工業環境考驗；
6、超強的擴展能力：核心板引出絕大部分CPU資源，包括8*8矩陣鍵盤及各種總線、GPIO等。
S3C6410開發板應用
1、支持WinCE、Linux、Android等系統的一鍵燒寫，宿主機可完美支持Windows 2000、Windows XP、Windows7等主流操作系統；
2、配件最豐富： 支持WIFI、GPS、GPRS、3G、VGA/TV、攝像頭、液晶屏、HDMI數字高清模塊等常用配件，獨家支持CAN、RS485、矩陣鍵盤、電源管理等選配模塊，并提供相應驅動及應用程序；
3、持續的軟件更新：包括linux、WinCE、Android在內的操作系統會不斷升級，我們將提供給用戶最穩定的軟件版本，以及最豐富的應用例程，并開放源碼，用戶可自由下載；
4、配套資料是由工程師精心準備的學習教程和操作手冊。首創全圖形化引導和視頻講解形式，力圖層次清晰、內容豐富、生動易懂；
5、為客戶提供完善快捷的售后服務，包括開發板技術解答和產品質量保證。
硬件參數
核心板資源
1、Samsung S3C6410處理器，ARM1176JZF-S內核，主頻533MHz/667MHz
2、長寬尺寸僅5CM*6CM，現為業內最小
3、引出腳多達320個，完全滿足用戶的各種擴展需求
4、128M字節DDR內存，256M Byte Nand Flash，獨家推出8Bit硬件糾錯算法，存儲安全可靠
5、256M字節DDR內存，2G Byte Nand Flash，獨家推出8Bit硬件糾錯算法，存儲安全可靠
6、12MHz、48MHz、27MHz、32.768KHz時鐘源
7、采用進口高質量板對板接插件，確保長期運行可靠性
8、支持5V電壓供電
底板資源
1、一個復位按鍵，采用專用芯片進行復位，穩定可靠
2、采用8位撥碼開關設置系統啟動方式
3、共4個串口，包括1個五線RS 232電平串口（DB9母座）和3個三線TTL電平串口（20pin 2.0mm間距插頭座）
4、1個100M網口，采用DM9000AE，帶連接和傳輸指示燈
5、1個USB HOST插口，支持USB1.1協議，可插鼠標、U盤等
6、1個USB Slave接口，支持USB2.0協議，使用Mini-USB插座，可與PC連接
7、1個高速SD卡座?？梢詫?shí)現SD Memory功能和SDIO功能
8、1個無線網卡接口（WIFI）
9、3個3.5mm標準立體聲音頻插座。其中包括1個音頻輸出插座，可與耳機連接；1個話筒輸入插座；1個線路輸入插座
10、觸摸板接口支持4線電阻式觸摸板
11、1路CVBS輸出接口（PAL / NTSC）
12、1個CMOS攝像頭接口，支持ITU-RBT601/656 8位模式，使用10*2插針連接器
13、內部實時時鐘，帶有后備鋰電池座，斷電后系統時間不丟失
14、1個JTAG接口，使用10*2插針連接器
15、1個單線數字式溫度傳感器接口（可接DS18B20模塊）
16、1個紅外模塊
17、4個LED
18、2路 IIC
19、1個蜂鳴器
20、3個10×2插針擴展口。一個 包括1路GND、1路DA、8路AD、10路IO、1路SPI。 一個用來擴展8×8矩陣鍵盤，另一個可連接3個TTL電平的串口和6路IO口，這3個串口中，包括1個五線串口和2個三線串口
S3C6410硬件特別說明
|
連接器
|
S3C6410-A采用通用0.8mm間距鍍金連接器，在工控行業中應用十分廣泛。其優秀的穩定性在承接的諸多項目中得以充分檢驗。而其他設計所用的2.0mm排針連接器插拔次數有限，一般僅用于評估板中。此外，S3C6410所用連接器可實現全機器焊接，杜絕虛焊情況。而2.0mm排針只能通過手工焊接，不宜量產且容易虛焊。
|
|
核心板
|
S3C6410核心板引出320個管腳，幾乎包括所有IO和總線XM0，可以滿足各種擴展與應用需要，最大限度的發揮6410的能力。對于簡單應用，可只連接需要的管腳，保留其他部分。而“系統總線多會影響系統穩定性”的說法，純屬無稽之談。按照這樣的邏輯，使用總線擴展芯片來擴展接口的產品系統就會不穩定，這與事實完全相違背。核心板引腳過少勢必導致集成度底、擴展能力差。
值得說明的是，核心板作為二級受電模塊，對電源輸入范圍要求極小，比較核心板電壓輸入范圍毫無意義。
|
|
液晶屏
|
S3C6410-A的液晶屏置于核心板上方，是出于對核心板免受外力撞擊的保護設計考量，并且液晶屏與底板用螺絲固定，拆裝方便。這是實際項目中最常用的設計方式。

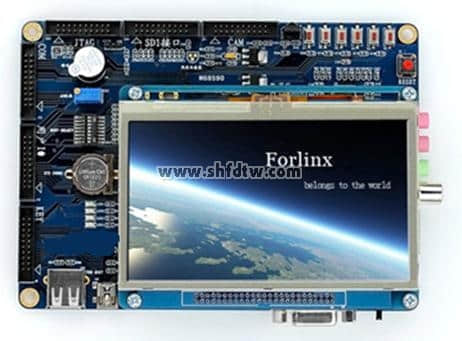

S3C6410-A的底板可固定4.3寸液晶屏，這在我們提供的產品圖片中可清楚看出。
對于6410處理器來講僅有一個LCD控制器，所謂3路LCD接口其實同一時間僅能實現一路顯示，另外兩路純屬擺設。我們采用最通用的接口形式，可滿足各種型號LCD屏。
|
|
原理圖
|
核心板提供的PADS和PDF兩種格式原理圖，底板為protel原理圖及PCB布線圖。
|
|
RAM
|
提供128M和256M兩個版本，用戶可根據需要自由選擇，讓開發更具針對性。
|
|
Flash
|
S3C6410處理器最大支持到8bit糾錯，可完全滿足S3C6410開發板使用的UOM和UOE兩種Flash糾錯要求。而某廠家所使用的UOE需要12bit糾錯算法，已超出S3C6410處理器的糾錯范圍。長期使用UOE會導致數據紊亂，系統不穩定。
|
|
串口
|
S3C6410引出1個RS232和3TTL電平的串口，如需更多232串口，我們配套提供專業擴展模塊。
|
|
按鍵
|
S3C6410-A提供6個獨立按鍵 S3C6410-B提供8個獨立按鍵，并獨家支持矩陣鍵盤，最多可額外擴展64個按鍵。完全滿足各類按鍵應用需求。
|
|
GPIO
|
S3C6410-A型GPIO共32路 S3C6410-B型GPIO為46路 中斷6路。
|
|
USB HOST
|
S3C6410提供1個12M全速USB HOST接口，支持通用USB HUB擴展和鼠標、鍵盤、U盤等即插即用功能。
|
|
NOR Flash
|
S3C6410-A核心板支持NOR Flash擴展；S3C6410-B支持NOR Flash擴展和保密卡擴展。
|
|
撥碼開關
|
撥碼開關共8位，可設置6410全部啟動模式，而其他設計僅能滿足6410保留啟動模式。
|
|
開發板電源
|
采用認證電源，認證信息在電源標簽上有明確指示，用戶可放心使用。
|
系列視頻教程由資深工程師基于S3C6410開發板，配合當今最熱門的Linux/WinCE操作系統進行講解。具有極強的針對性！而其他廠家提供的視頻則是從別的培訓機構拼湊而來，只有基本的Linux理論講解，使得學習參考價值大打折扣，甚至誤導。S3C6410視頻資料包括理論講解、實際操作、項目設計三部分。以學習和開發過程中常見問題為基礎，逐層深化，確保您能在最短時間內扎實掌握ARM11相關技術。此外，我們定期將技術服務中客戶關注的焦點問題制作成視頻，方便大家參考。
資料手冊：
WinCE手冊
1、WinCE開發初體驗
2、WinCE系統燒寫方法詳解
3、WinCE應用程序開發詳解
4、WinCE操作系統開發詳解
5、WindowsCE.NET高級內存管理
6、WindowsCE.NET體系結構精講
Android2.3手冊
1、Android2.3.4系統說明手冊
2、Android2.3.4系統燒寫方法
3、Android2.3.4應用詳解
4、Android2.3.4編譯器安裝教程
5、Android-Boot與內核編譯方法詳解
6、Android2.3.4源代碼編譯方法
Linux手冊
1、Linux開發環境搭建方法
2、Uboot和Linux內核的編譯方法
3、如何使用Linux一鍵燒寫
4、如何通過USB方式燒寫Linux
5、Linux系統中多媒體硬件編解碼詳解
6、開發板外圍設備驅動測試方法
7、Linux基礎實驗教程
8、Linux入門教程
9、Linux項目開發詳解
裸機開發手冊
1、裸機程序開發環境介紹
2、裸機程序在WindowsXP中安裝圖解
3、JLINK驅動安裝與配置方法詳解
4、IDE集成開發環境介紹
5、裸機程序使用方法與調試原理
6、JLINK調試器的使用方法
7、GPIO控制S3C6410 LED實驗講解
8、GPIO控制S3C6410 蜂鳴器實驗講解
9、GPIO控制S3C6410按鍵實驗講解
10、定時器精確控制實驗講解
Android 是一種專為智能手機設計的操作系統，可以認為Android 是Google 以Linux 為基礎所開發的手機版操作平臺。 本手冊基于ARM11 S3C6410開發板，詳細介紹了如何在Android 操作系統上進行應用開發，特別是直接針對硬件操作的應用程序，比如Android對S3C6410開發板上LED的控制等等。通過多樣化的實例來說明Android系統架構，以及開發應用程序的步驟和方法。
1、ARM11開發板Android系統應用環境搭建手冊；
2、S3C6410開發板Android應用程序開發手冊；
3、Android2.3應用程序調試詳解。
QT的移植作為嵌入式學習的一大難題，始終困擾著初入此行的工程師。這方面的資料雖然不少，但仍不夠系統和詳細，使得學習過程相當吃力。初學時常常因?yàn)橐粋€(gè)細節沒有注意到而花費過長的時間；同時，QT本身比較龐大，涉及的知識點較多，這也給學習帶來很大的障礙。本手冊由資深工程師撰寫，并經過反復測試和修改，力圖使廣大用戶迅速掌握QT的移植方法。
1、6410開發板 硬件學習與開發詳解；
2、6410開發板 Linux學習與開發詳解；
3、6410開發板 WinCE學習與開發詳解；
4、6410開發板 Android學習與開發詳解；
5、6410開發板 QT移植百科全書。
軟件資源
WinCE7
微軟于近期在中國大陸正式發布Windows Embedded Compact 7,又稱WinCE7。相比于WinCE6，它增加了許多創新設計，具有更好的人機界面和用戶體驗，憑借自身優勢，首家完成WinCE7在S3C6410上的移植，加速推動嵌入式系統高端技術在國內的傳播。
|
功能最全面、應用最豐富的WinCE6.0操作系統
|
|
BootLaoder
|
EBOOT 支持USB2.0高速下載
|
|
燒寫方式
|
1. USB單步燒寫（開發必備，可靈活燒寫單個文件，便于調試）；
2. SD卡自動燒寫與單步燒寫（簡單快捷，適合規模化生產及批量更新系統）；
3. 全程支持Windows 7下的系統燒寫。
|
|
CE版本
|
WinCE 6.0 R3 （開放BSP 源代碼）
|
|
驅動支持
|
系統中斷和系統時鐘驅動
|
|
|
RTC 可接3V電池，掉電后保存時間半年以上
|
|
|
串口驅動 支持四串口
|
|
|
NandFlash驅動 可支持128M-1GSLC 1G-2G MLC
|
|
|
注冊表保存：系統信息可自動保存注冊表，掉電不丟失
|
|
|
USB HOST驅動 可接通用USB HUB，實現USB擴展
|
|
|
USB OTG驅動
|
|
|
液晶屏驅動
|
|
|
觸摸屏驅動：四線電阻式，支持從3.5至10.4英寸LCD型號
|
|
|
SD卡驅動: 支持通用SD卡和SDHC，支持熱插拔，支持達32G
|
|
|
SDIO WiFi：支持穩定高速的無線互聯
|
|
|
CMOS攝像頭驅動: 支持拍照與錄像功能
|
|
|
以太網卡驅動: 采用DM9000AEP，10/100M自適應
|
|
|
音頻驅動: 采用WM9714，AC97接口，支持錄音與播放功能
|
|
|
MFC驅動: 支持H.264, Mpeg4硬件解碼
|
|
|
CMM驅動：支持
|
|
|
無線網卡驅動：WiFi
|
|
|
TV驅動
|
|
|
JPGE驅動：可實現JPGE圖片瀏覽
|
|
|
IIC驅動
|
|
|
SPI驅動
|
|
|
LED驅動
|
|
|
ADC驅動
|
|
|
蜂鳴器驅動
|
|
|
溫度傳感器驅動
|
|
硬件加速
|
Samples for DShowFilters
|
|
|
Samples for HW Jpeg encoder/decoder
|
|
|
Samples for HW Mfc decoder
|
|
|
Samples for CMM driver
|
|
|
Samples for DivX decoder
|
|
|
提供源碼、實例及相關API說明
|
|
測試程序
|
CMOS攝像頭測試程序
|
|
|
TV測試程序
|
|
|
LED跑馬燈測試程序
|
|
|
PWM 蜂鳴器測試程序
|
|
|
溫度傳感器測試程序
|
|
|
ADC測試程序
|
|
|
音頻測試程序（錄音、回放）
|
|
|
多串口測試程序
|
|
|
GPS測試程序
|
|
|
JPEG硬件解碼測試
|
|
|
MFC測試 支持硬件解壓MPEG-4/H.263/H.264格式視頻
|
|
|
HybridDivx測試
|
|
|
OPENGLES測試 （包括OPENGL1.1和OPENGL2.0）
|
|
應用程序
|
提供注冊表管理、屏幕旋轉、文本編輯、EXCEL編輯、圖片瀏覽、多媒體播放、游戲等應用程序。
|
|
LCD顯示
|
支持320×240、640×480、800×600、1024×768等分辨率。
|
|
VGA顯示
|
普通CRT顯示器：分辨率800x600，支持VGA 1024*768完美顯示解決方案。
|
|
USB設備支持
|
U盤、USB鼠標、USB鍵盤、USB HUB、USB藍牙適配器、USB無線網卡、USB 3G、USB接口條形碼掃描 、USB攝像頭。
|
|
PC端開發壞境
|
VS2005 + CE6.0 R3 提供詳細的環境搭建及相關使用說明。
|
|
BSP更新
|
以補丁形式更新，用戶可在第一時間得到我們的最新研發成果。
|
|
其他
|
支持啟動進度條；
支持MediaPlayer播放器、IE瀏覽器、word編輯等；
支持注冊表保存功能；
支持MFC、.NET2.0及以上版本；
可使用C/C++/C#/VB等多種語言開發上層應用程序。
|
|
交叉編譯器
|
arm-linux-gcc-4.3.2.tgz
|
|
燒寫方式
|
1. USB單步燒寫（開發必備，可靈活燒寫單個文件，便于調試）；
2. SD卡自動燒寫（簡單快捷，適合規?；a(chǎn)及批量更新系統）；
3. 全程支持Windows 7下的系統燒寫。
|
|
U-boot
|
版本：U-Boot-1.1.6
|
|
|
Nand啟動
|
|
|
支持USB OTG2.0下載
|
|
|
支持命令行燒寫uboot.bin, 內核zImage 和cramfs文件系統。
|
|
mmc.bin
|
支持SD卡燒寫，不需要與PC連接即可實現系統的安裝。
|
|
|
支持SD卡燒寫cramfs,(Linux 文件系統)，yaffs2（Android文件系統）
|
|
|
支持USB OTG2.0 燒寫Uboot， 內核和文件系統
|
|
Linux內核
|
版本: Linux-2.6.28/Linux-2.6.36.2/Linux-3.0.1
|
|
|
支持YAFFS2/CRAMFS/NFS/UBIFS/NFS/FAT32等格式的文件系統
|
|
|
看門狗驅動
|
|
|
RTC驅動
|
|
|
4個LED驅動
|
|
|
6個用戶按鍵驅動
|
|
|
SPI驅動
|
|
|
PWM控制蜂鳴器驅動
|
|
|
ADC驅動
|
|
|
CPU本身所帶觸摸屏控制器驅動
|
|
|
LCD驅動(3.5", 4.3", 7", 8")
|
|
|
USB Host驅動: 支持U盤，藍牙，USB WiFi，USB 3G等USB設備
|
|
|
USB鼠標，鍵盤
|
|
|
萬能USB攝像頭
|
|
|
SD卡驅動
|
|
|
3G驅動
|
|
|
MFC驅動
|
|
|
CAN驅動
|
|
|
485驅動
|
|
|
4個串口驅動
|
|
|
SD WiFi驅動
|
|
|
USB WiFi驅動
|
|
|
音頻驅動（WM9714:ALSA接口）
|
|
|
以太網絡(DM9000)
|
|
|
CMOS攝像頭,TV-OUT
|
|
|
USB轉串口驅動
|
|
|
矩陣鍵盤驅動
|
|
|
紅外接收器驅動
|
|
|
溫度傳感器驅動
|
|
|
FrameBuffer驅動 支持Double Buffering雙重緩沖區處理
|
|
Busybox
|
版本：busybox-1.13.3
|
|
命令行測試程序
|
ADC轉換測試程序
|
|
|
按鍵測試程序
|
|
|
CMOS攝像頭測試程序
|
|
|
LED測試程序
|
|
|
PWM控制蜂鳴器測試程序
|
|
圖像顯示
|
支持320*240、480*272、640*480、800*480、800*600、1024*768等多種分辨率
|
|
圖形系統
|
Qtopia-2.2.0: 經典的嵌入式圖形界面系統，Linux系統啟動后會自動運行該圖形界面系統，可以使用觸摸功能操作圖形界面也可以使用USB鼠標操作界面，默認使用觸摸功能。
|
|
|
Qt/E-Extended-4.4.3: 手機版的Qtopia
|
|
|
Qt/E-4.7.1 最新的Qt/Embedded，圖形界面庫，時尚，動感。
|
|
|
觸摸屏和USB鼠標共存
|
|
|
可以選擇啟動Qtopia2.2.0, Qt/ Extended-4.4.3,Qt/E-4.7.1
|
|
圖形應用測試程序
|
系統默認啟動Qtopia2.2.0，里面含有公司開發的測試應用程序，以下為應用程序列表，我們提供的測試程序，全部開源，您可以拿來參考和使用。
|
|
|
瀏覽器軟件：Konqueror/E 用于網絡連接測試，驗證上網功能，該瀏覽器支持簡體中文和英文的顯示。
|
|
|
LED測試：用于測試LED的燈開和燈關
|
|
|
按鍵測試：測試開發板上的按鍵，共有六個按鍵，實現“上，下，左，右，確定，取消”功能。您也可以使用按鍵操作Qtopia2.2.0的圖形界面，就像您使用鍵盤一樣方便。
|
|
|
蜂鳴器測試：用于測試PWM控制蜂鳴器的開和關
|
|
|
ADC轉換測試：控制開發板上的可調電阻，界面顯示不同的數值
|
|
|
3G撥號軟件：支持WCDMA ,CDMA2000 ,TD-SCDMA三種制式的3G網絡，撥號成功后可以直接使用Konqueror/E瀏覽器瀏覽網頁。
|
|
|
WiFi：無線網絡連接，適用于USBWiFi，SDIO WiFi，使用DHCP分配IP地址，網關和DNS，網絡連接后，可以直接使用Konqueror/E瀏覽網頁。
|
|
|
圖片瀏覽器
|
|
|
MediaPlayer
|
|
|
日歷、時鐘、計算器、IE瀏覽器
|
|
|
文件管理器
|
|
|
終端
|
|
|
多款游戲
|
|
|
觸摸校正程序
|
|
|
插件管理器功能
|
|
Qt移植文檔和視頻教程
|
我們獨家提供《Qt移植百科全書》，里面有Qtopia2.2.0，Qt/E-Extended-4.4.3，Qt/E-4.7.1的移植過程，語言描述詳細，站在Qt初學者的角度講述Qt的移植，并且講述使用諾基亞最新發布的QtCreator2.0.1集成開發工具開發經典HelloWorld應用程序的過程，以供您參考學習。
|
Android 2.3.4操作系統(首家推出，完全開源
從即日起，Android全面升級到2.3.4，相比其他版本具有更加強大的優勢，我們提供包括網絡、攝像頭、藍牙、3G、無線WIFI、U盤、SD卡、聲卡、觸摸屏、LCD、鍵盤等驅動，非常完備的奉獻給用戶。另外，為了讓廣大愛好者自由使用S3C6410開發板，我們決定把Android全部開源，毫無保留的奉獻給學習者和開發者，還原開發板的真正價值！同時，我們將不斷加大開發力量，引領行業技術潮流。
|
版本
|
Android 2.3.4（之前的Android 2.3.3仍然提供）
|
|
燒寫安裝方式
|
支持SD卡脫機一鍵燒寫，采用yaffs2文件系統，不需要連接PC，方便用戶安裝系統，且支持SD卡和SDHC卡。
|
|
內核版本
|
Linux-2.6.36.2
|
|
交叉編譯器
|
Android源碼編譯采用Android源碼包中自帶的交叉編譯器，不需要額外的安裝。 Android的內核和Uboot的編譯采用4.5.1交叉編譯器。支持硬浮點運算。采用armv6指令集。
|
|
優盤即插即用
|
支持SD卡與U盤的即插即用，提供驅動程序源代碼。
|
|
USB藍牙即插即用
|
支持USB藍牙，可以與手機之間傳輸文件，提供驅動程序源代碼。
|
|
3G無線上網
|
支持3G撥號， 提供驅動程序源代碼。
|
|
USB 3G上網卡
|
支持WCDMA，CDMA2000，TD-SCDMS 三種3G網絡，支持USB 3G模塊，即插即用，miniPCIe接口的3G模塊同樣支持，提供驅動程序源代碼。
|
|
有線網絡設置
|
支持
|
|
USB WiFi
|
支持，自動獲取IP地址, DNS，提供驅動程序源代碼。
|
|
SDIO WiFi
|
支持，自動獲取IP地址, DNS，提供驅動程序源代碼。
|
|
CMOS攝像頭
|
支持，提供2.6.36內核驅動與應用源碼。
|
|
ADB同步功能
|
支持
|
|
精準觸摸
|
支持
|
|
觸摸屏校正
|
Android第一次運行將自動出現校準界面，進行校準。
|
|
按鍵
|
支持
|
|
串口
|
支持
|
|
LED, PWM, I2C等測試
|
支持，且我們會提供所有程序的源代碼，和開發文檔。
|
|
系統編譯方式
|
一鍵編譯Android，不需要您修改腳本和代碼。
|
|
開發手冊
|
語言描述詳細，方便您學習，我們的文檔將以用戶學習為側重點，每一次閱讀都會給您帶來新的認識。
|
產品清單
|
一塊已測試好的 S3C6410-A開發板(包括核心板和底板）
|
一塊4.3寸真彩觸摸屏（包括觸摸筆一根）
|
|
S3C6410-A用戶光盤3張(詳見開發板所提供的資料里介紹）
|
一條串口線（一頭針一頭孔）
|
|
一條網線（交叉網線）
|
一條USB線
|
|
一個5V 直流電源
|
一個包裝盒
|
