《液壓傳動》多媒體虛擬仿真綜合實驗裝置
《液壓傳動》課程是機械設計制造及其自動化專業本科生的專業基礎課，它系統介紹液壓傳動技術，是目前機械設計制造及其自動化專業的一門必修課，也是包裝、車輛工程、工業工程和夜大等專業的必修課。本公司研制開發，集設計、培訓、創新于一體的《液壓傳動》多媒體綜合實驗設備，適用于《液壓流體力學》、《液壓元件》、《液壓傳動系統》等課程。
液壓傳動多媒體虛擬仿真綜合實驗裝置采用多種素材和媒體手段，重點講述液壓傳動部分液壓流體力學基礎知識，液壓動力元件、執行元件、控制元件和輔助元件，液壓傳動基本回路。實驗裝置采用天威液壓傳動多媒體軟件，制作的多媒體課件內容豐富多彩，將動畫和二維視圖相互結合，同時配合圖板模塊文件模型，在課件中效果很好；天威多媒體軟件包含35件液壓傳動動畫內容；實驗裝置采用35件圖板模塊板供學生使用；模塊板可隨課程內容需要進行更換操作。
二、產品特點

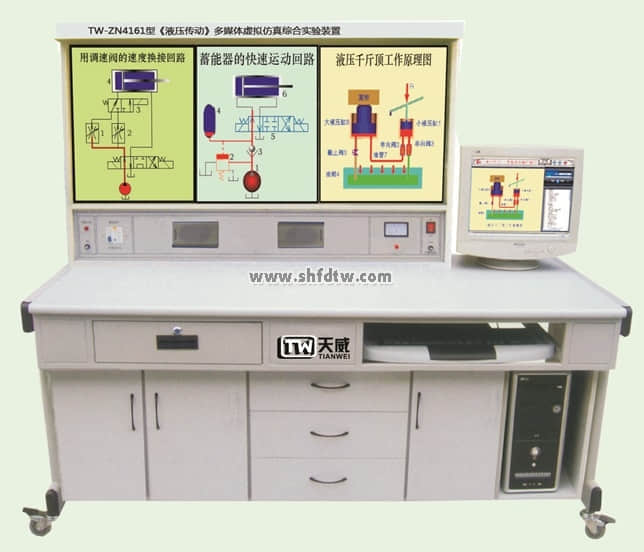

1、實驗臺采用P4電腦主機一臺、17寸顯示器一臺、鼠標、鍵盤各一個。
2、利用天威多媒體軟件界面，用二維虛擬動畫生動演示各種液壓元件和液壓回路功能和原理的全過程，使學生實現理論與實際的緊密結合。
3、利用模塊板文字圖表說明文件，指導學生獨立分析液壓傳動結構和運動方式，培養看圖識圖分析能力。
4、利用實物圖形讓學生深入了解液壓元件組成和結構原理，增加學生設計與分析課程內容，培養學生的創新意識。
5、實驗裝置采用35件文字圖表板，分別介紹各種液壓元件和液壓回路的功能和結構及用途和作用。
6、本裝置采用組件式結構，更換文字圖表模塊板便捷，如需擴展功能或開發新實驗，只需添加文字圖表板和模型即可。
三、實驗臺配置
|
序號
|
名 稱
|
說 明
|
序號
|
名 稱
|
說 明
|
|
1
|
普通單向閥
|

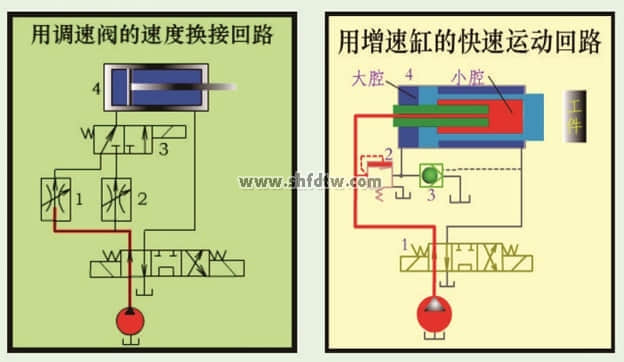

所有模型均采用天威液壓傳動多媒體軟件，制作的多媒體課件內容豐富多彩，將動畫和二維視圖相互結合，同時配合圖板圖形，在課件中效果很好
|
19
|
輸送機工作臺液壓系統回路
|
所有模型均采用天威液壓傳動多媒體軟件，制作的多媒體課件內容豐富多彩，將動畫和二維視圖相互結合，同時配合圖板圖形，在課件中效果很好
|
|
2
|
液控單向閥
|
20
|

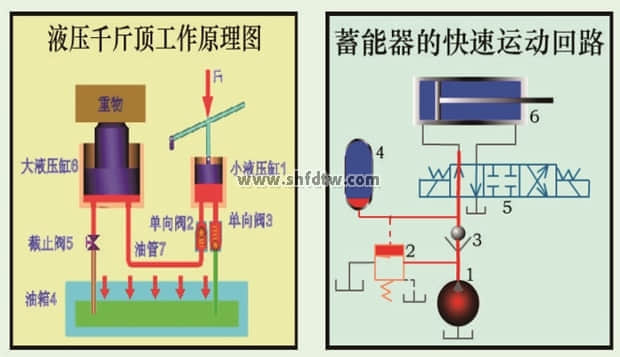

液壓千斤頂工作原理圖
|
|
3
|
液動滑閥
|
21
|
采用蓄能器的保壓回路
|
|
4
|
機動滑閥
|
22
|
采用蓄能器的快速運動回路
|
|
5
|
手動換向閥
|
23
|
出油節流調速回路
|
|
6
|
齒輪泵
|
24
|
調速閥并聯的速度換接回路
|
|
7
|
單作用式葉片泵
|
25
|
進油節流調速回路
|
|
8
|
二位二通換向閥
|
26
|
旁路節流調速回路
|
|
9
|
二位四通換向閥
|
27
|
雙泵供油回路
|
|
10
|
三位四通換向閥
|
28
|
液壓缸差動連接回路
|
|
11
|
三位五通換向閥
|
29
|
用先導型溢流閥的卸荷回路
|
|
12
|
先導型減壓閥
|
30
|
用行程閥的速度換接回路
|
|
13
|
先導型溢流閥
|
31
|
用增壓缸的快速運動回路
|
|
14
|
直動型溢流閥
|
32
|
自動補油保壓回路
|
|
15
|
節流閥
|
33
|
用二位二通電磁閥的卸荷回路
|
|
16
|
順序閥
|
34
|
用三位換向閥的卸荷回路
|
|
17
|
調速閥
|
35
|
單級調壓回路
|
|
18
|
液壓泵工作原理
|
|
|
四、主要技術參數
1、工作電源：單相220V交流電源。
2、結構：實驗臺為鐵質鈑金噴塑結構，堅固耐用。
3、工作環境：溫度-100-+400C。
4、整機功耗：＜1KW
5、實驗臺外形尺寸：1600×750×1750mm
