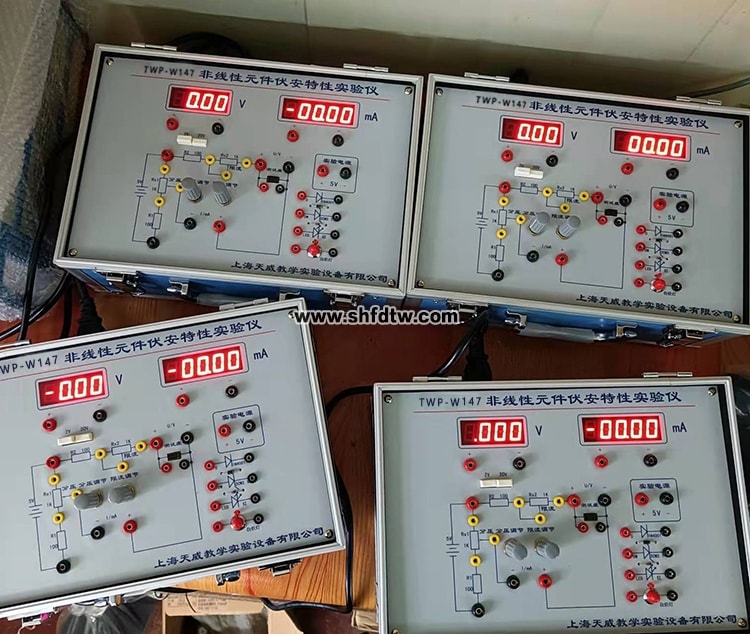

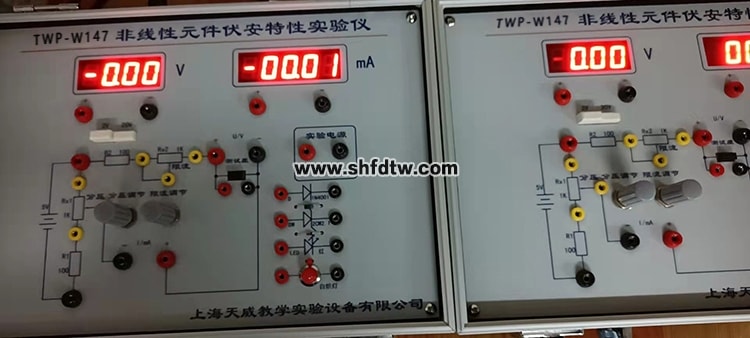

TWP-W147型 非線性元件伏安特性實驗儀

1．儀器采用各元件、儀表、電源分立組裝，盡量使學生多動手，直觀并且容易理解。

2．可完成三到四個直流電重要實驗，內容豐富，儀器的利用率高。

3．具有電壓或電流微調裝置，測量伏安特性曲線數據點間隔小，測量準確度高。

4．儀器設有保護電阻，待測元件電流一般不超過極限電流，元件不易損壞，儀器和元件安全可靠。

應用本儀器可以完成以下內容：

1.分壓和限流實驗。

2.線性和非線性元件（電阻、二極管、穩壓管、鎢絲燈泡）的伏安特性實驗。

3.發光二極管光電特性實驗。

4.儀器配通用元件插座，可根據需要測量其它各類元件（如光敏二極管、硅光電池等）的伏安特性曲線。（元件可自備或選配）

儀器主要技術參數：

1.直流電源二組 5V，輸出電流≤0.5A；

2.直流數字電壓表 量程1.999V，分辨率0.001V；量程19.99V，分辨率0.01V

3.直流數字電流表 量程199.99mA，分辨率0.01mA

4.待測元件 電阻、二極管、穩壓管、發光二極管等，備通用插座可插自備元件。
