TWDT-06B型透明六層電梯實訓裝置（帶消防）

一、系統特點

    透明電梯實訓裝置是為機電一體化教學要求而研發，它集PLC、變頻調整、傳感器檢測、位置控制、復雜的開關量控制、時序邏輯控制有機結合于一體的教學裝置?？蓾M足《可編程控制技術》、《現代電梯控制技術》、《電梯技術》等課程的實訓教學，適合于各職院校、中專、技工學校的學生進行電梯檢修及PLC實訓。

    透明結構設計，電梯內部結構、運行過程一目了然。使學生能夠很直觀、透徹地了解、掌握電梯的結構及其動作原理。

二、技術性能

1、輸入電源：單相三線220V±10% 50Hz

2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m

3、裝置容量：＜1.5kVA

4、整機尺寸：700mm×700mm×2300mm

機電一體化綜合實訓裝置  6套  42000

（一）概述

本設備根據機電一體化技能考證、技師培訓的實際情況建立集培訓學習、理論驗證、實訓操作、考核鑒定于一體的多功能實訓裝置。同時可以讓學生學會PLC 控制技術、步進控制技術、伺服傳動控制技術、傳感器技術、位置控制技術、機械傳動等技術，提高學生綜合應用PLC技術能力，主要用于機電一體化等專業崗位的技能實訓與考核。

（二）產品特點

實訓裝置采用落地式網孔板結構，拆裝式結構能方便更換模塊，在網孔架上安裝不同的PLC控制器、電機、傳感器、觸摸屏以及氣動系統，學生通過安裝、接線、編程和調試實現對不同控制對象的控制。提供的多種控制對象可以作為學生綜合性實訓、技能考證、畢業設計以及各類創新競賽項目的載體。

（三）技術性能

1、輸入電壓：三相四線（或三相五線）～380V±10%  50Hz

2、工作環境：環境溫度范圍為-10℃～+40℃  相對濕度＜85%（25℃）  海拔＜2000m

3、裝置容量：＜1.5kVA

4、外形尺寸：750mm×600mm×1300mm

（四）采購設備總清單

（五）可完成的實訓項目：

教學項目一  步進系統參數設置及調試

實訓一  步進控制系統的安裝

實訓二  PLC 控制步進電機點動運行

實訓三  PLC 控制步進電機的轉向

實訓四  PLC 控制步進電機的速度

教學項目二  交流伺服系統的參數設置及調試

實訓一  交流伺服系統的安裝

實訓二  交流伺服電機驅動器的參數設置

實訓三  PLC 控制伺服電機的轉向和速度

實訓四  PLC 控制伺服系統綜合運行

教學項目三   電氣氣動控制系統的參數設置及調試

實訓一  雙作用氣缸的直接控制回路

實訓二  雙作用氣缸的換向回路

實訓三  PLC 控制雙作用氣缸的往返

教學項目四   PLC、變頻器、觸摸屏的綜合應用

實訓一  外部模擬量（電壓/電流）變頻調速

實訓二  PID變頻調速控制

實訓三  PLC對象實訓（步進電機定位等）

實訓四  基于PLC的程序運轉控制

實訓五  基于PLC通信方式的變頻器開環調速

實訓六   PLC與人機界面觸摸屏通訊控制

實訓七   PLC、人機界面觸摸屏與變頻器通訊控制

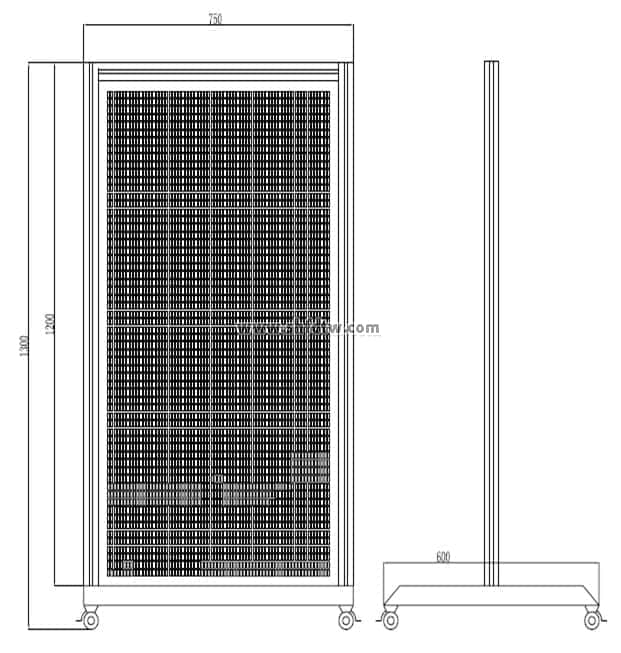

（六）裝置結構圖

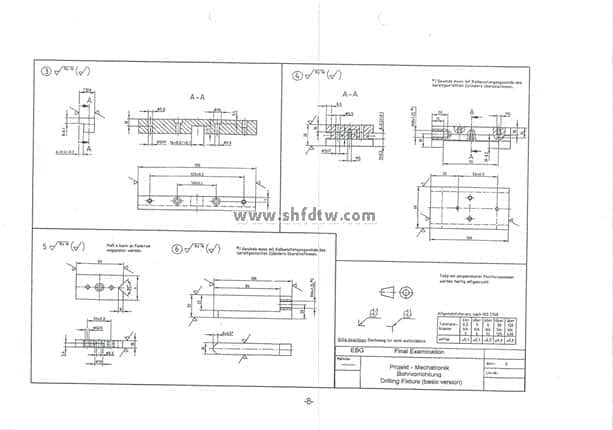

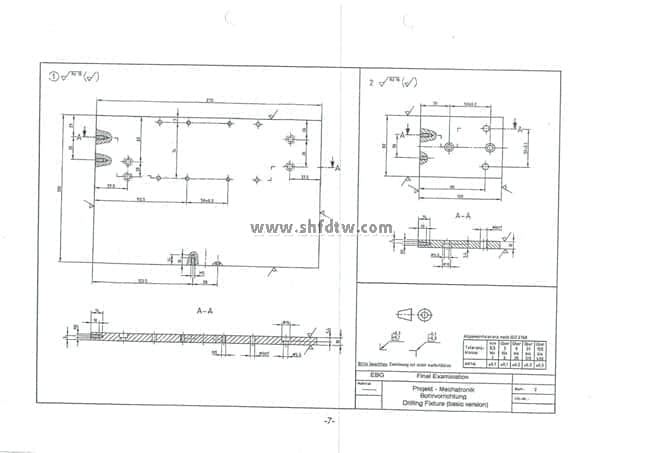

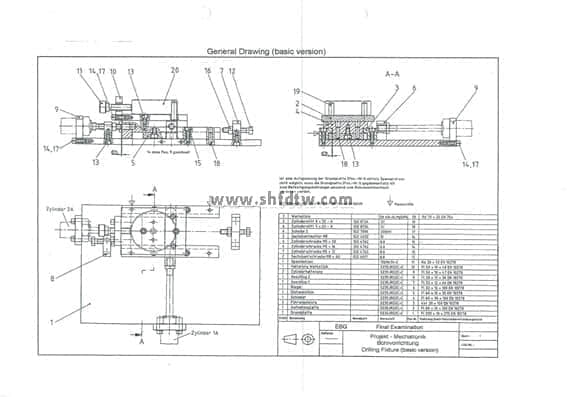

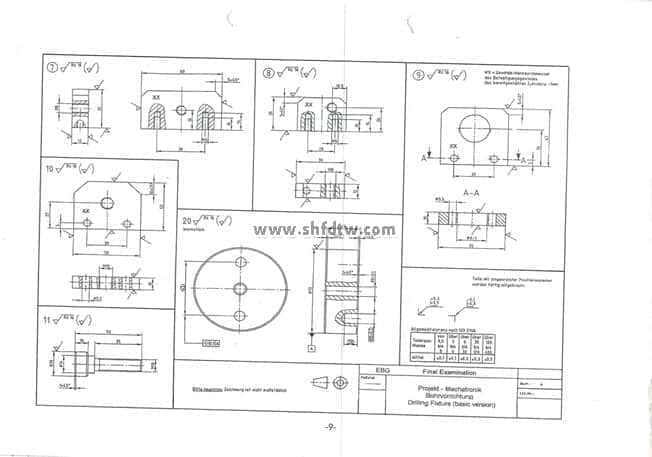

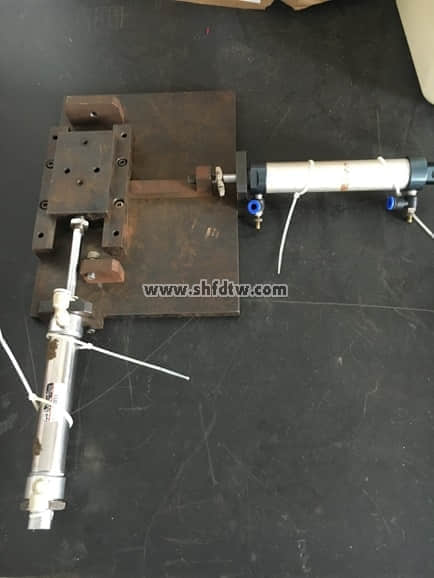

（七）夾具裝置圖紙及外觀
