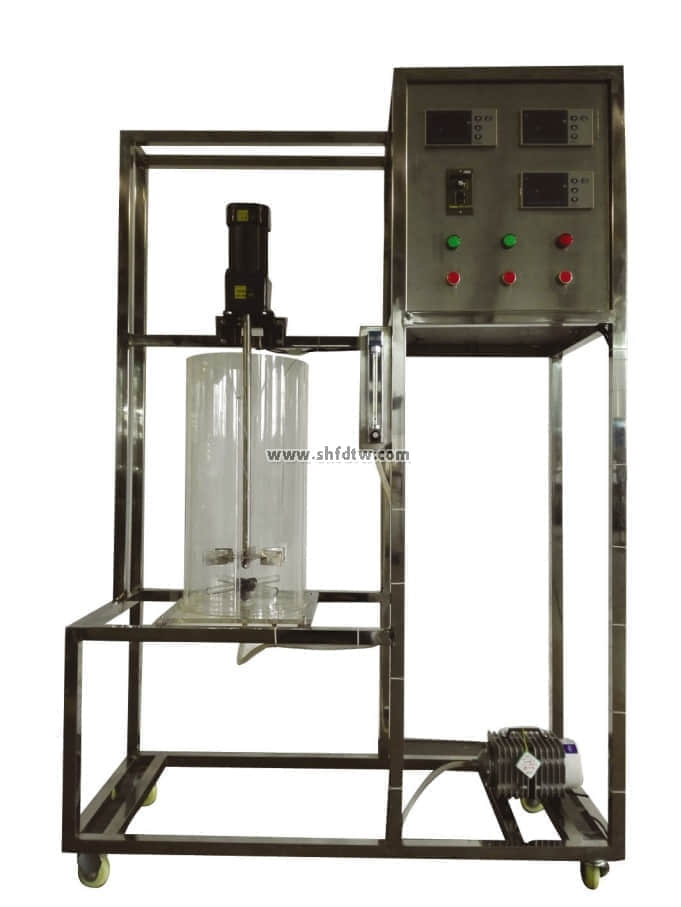

TW-HY127攪拌器性能測定實驗裝置
TW-HY127攪拌器性能測定實驗裝置在教學中的應用與性能分析
引言
在化工、制藥、食品加工等工業領域，攪拌器是核心設備之一，其性能直接影響反應效率、混合均勻度及產品質量。為了幫助學生深入理解攪拌器的工作原理及性能參數，職業院校在實驗教學中引入了TW-HY127攪拌器性能測定實驗裝置。該裝置結構合理、操作便捷，能夠直觀地展示攪拌過程中的流體力學特性，并測定關鍵性能指標。本文將從裝置結構、實驗原理、教學應用及實驗方法等方面進行詳細介紹。
1. TW-HY127攪拌器性能測定實驗裝置的結構與功能
1.1 主要組成部分
TW-HY127攪拌器性能測定實驗裝置主要由以下幾部分構成：
-
攪拌系統：包括電機、調速器、攪拌槳（可更換不同形式，如槳式、渦輪式、推進式等）。
-
實驗槽：透明材質設計，便于觀察流體流動狀態，并配備擋板以模擬不同攪拌條件。
-
測量系統：含扭矩傳感器、轉速顯示儀、功率計等，用于實時監測攪拌功率、轉速等參數。
-
數據采集與處理模塊：可連接計算機，實現數據自動記錄與分析。
1.2 裝置特點
-
模塊化設計：攪拌槳可更換，便于研究不同槳型對混合效果的影響。
-
可視化操作：透明實驗槽設計，使學生能夠直觀觀察流型（如層流、湍流）。
-
高精度測量：采用數字式傳感器，確保實驗數據的準確性。
-
安全可靠：配備過載保護裝置，適合職業院校學生操作。
2. 實驗原理與測定方法
2.1 攪拌功率的測定
攪拌功率是衡量攪拌器性能的重要指標，其計算公式如下：
