電子技術及單片機應用技術實驗臺技術

一、實驗臺參數性能綜述

   1、電源要求

（1） 實驗臺供電電源：單相三線制，相電壓：AC 220V，容許誤差±10%，電源容量10KVA，電源頻率：50Hz。

（2） 實驗臺輸出電源：50Hz交流電源：5KVA 220V， 500VA 0-220V可調電源，提供標準插座，開關電源：交流220V變直流12V，整流、濾波、穩壓等電路；直流電源：0-30V精密可調直流源，精度0.1V，500VA，提供電氣接線柱；

   2、安全要求

設備具有漏電保護，短路保護，過壓、欠壓、過載保護。可靠接地。

   3、關鍵設備及配置

    （1）電子檢測儀器 包括數字精密臺式萬用表、臺式數字示波器、信號發生器等需采用知名品牌產品。

    （2）計算機

       能夠滿足電子專業編程、制圖需要，預裝protel SE等制圖軟件、Keil C51等軟件，顯示器不小于19寸。

    （3）單片機開發板，可以滿足單片機常用程序功能的測試。

二、實驗臺常用的實驗功能

1、儀器儀表使用，包括萬用表、示波器和信號發生器的功能及使用方法。

2、電子工具的認識及學習。

3、電阻、二極管、三極管、電容、電感的分類識別及特性測試

4、模擬電路搭建學習

5、數字電路搭建學習

6、單片機工作原理及接口電路學習，

7、單片機編程語言學習，練習編程，

8、單片機應用電路編程實驗

9、單片機通信技術實驗

您只要致電：021-55884001（袁經理）

我們可以解答 電子技術綜合實訓考核裝置 的相關疑問！

我們可以幫您推薦符合您要求的 電子技術綜合,電子實訓考核,電子教學裝置 相關產品！

找不到所需產品？請點擊 產品導航頁

當前產品頁面地址：http://www.shoukawang.com.cn/productshow-46-176-1.html

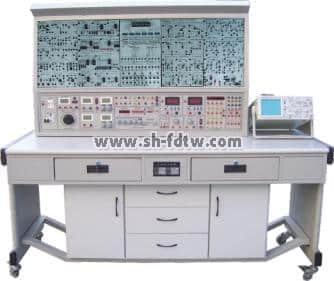

本實訓臺主要由實訓屏、實訓掛箱、實訓桌等組成。

（一）實訓屏

    實訓屏為鐵質雙層亞光密紋噴塑結構，鋁質面板，為實訓掛箱提供直流電源、函數信號發生器、測試儀表及實訓器件等。

1、電源部分：電源輸入時信號燈亮，開啟單相漏電開關,實訓臺開始工作。

1.1交流電源

1.1.1提供低壓交流電源：0V、6V、10V、14V插頭各一路及中心插頭17V兩路。

1.1.2提供0-240V連續可調交流電源，經整流環節同時可得0-250V直流電源，有表指示。

1.2、直流電源：

1.2.1四路固定直流電源：±12V、±5V，每路均有短路、過載保護功能。

1.2.2二路互相獨立的0-30V連續可調恒流穩壓電源，內置式繼電器自動換檔，多圈電位器連續調節，輸出電流2A，具有預設限流和保護功能，自動恢復功能。將兩路0-30V電源通過適當?shù)倪B接，可得到輸出0～±30V連續可調或0-60V連續可調電源。

2、函數信號發生器：輸出正弦波、矩形波、三角波

2.1頻率范圍：5Hz-550KHz，含五個頻段。

2.2頻率指示：由Hz表直接讀出。

2.3電壓輸出范圍：正弦波5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz

三級衰減：0db，20db，40db，具有連續細調

矩形波：5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz，幅度連續可調

三角波：5Hz-250KHz＞1V

3、連續計數脈沖：輸出頻率0.5-300KHz。

4、單次脈沖：每次可輸出一對正負脈沖。

5、音頻功率放大器：輸入音頻電壓不低于10mV，輸出功率不小于1W，音量可調，內有喇叭，用于放大電路擴音，也可作信號尋跡。
