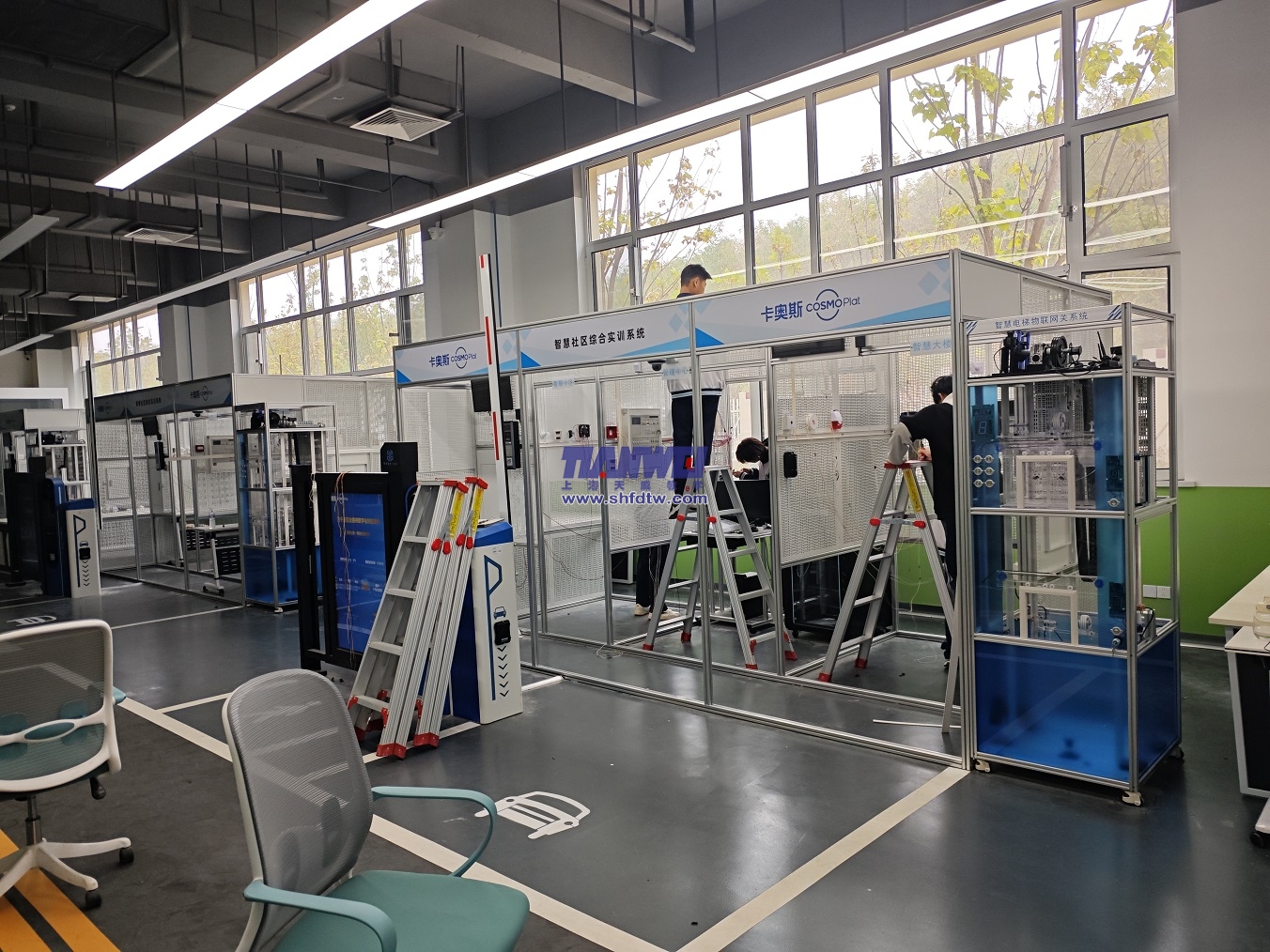

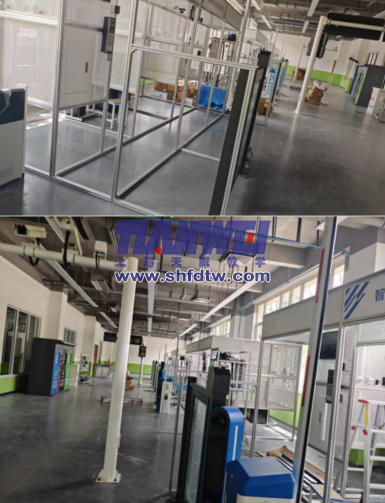

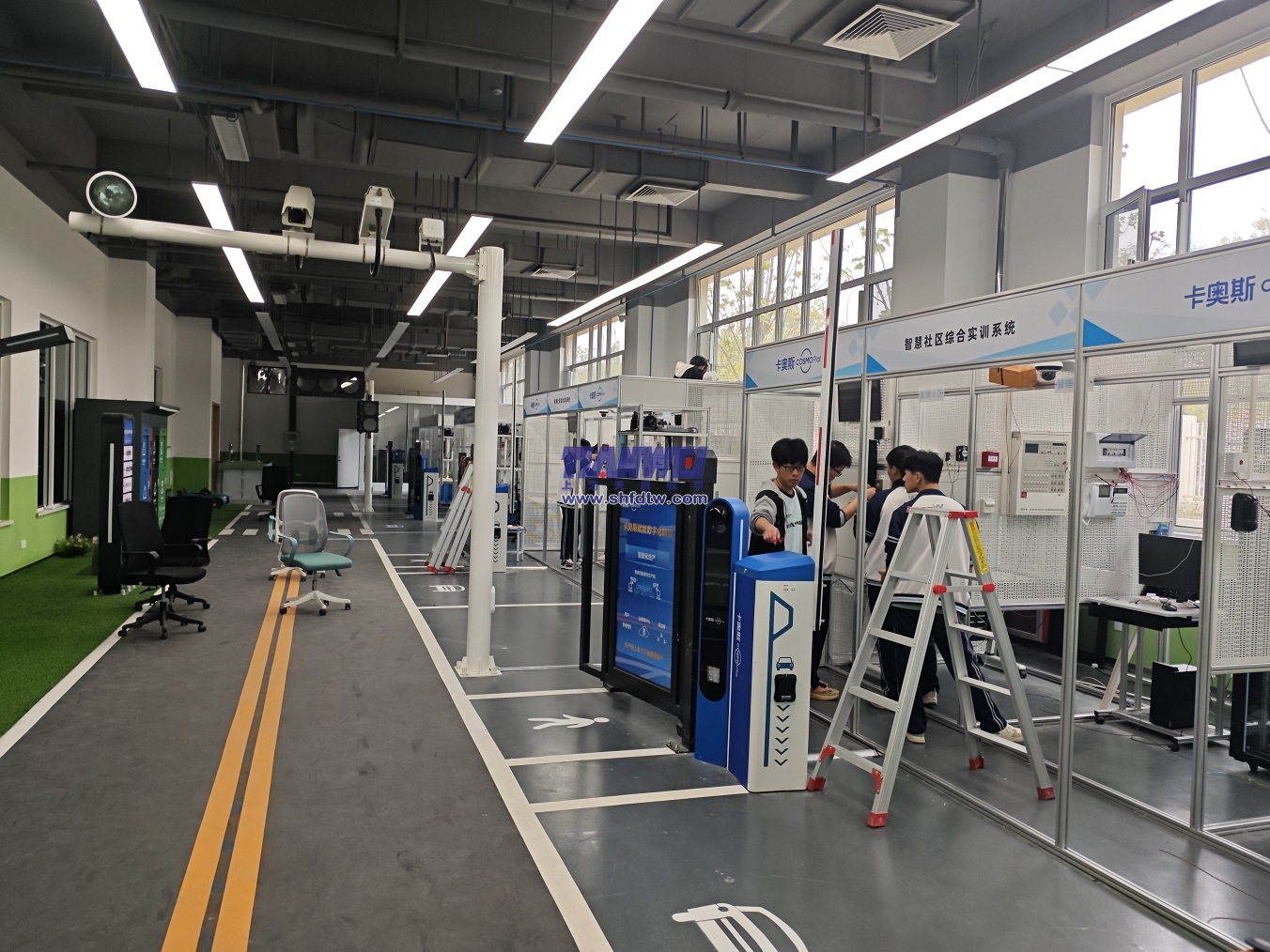

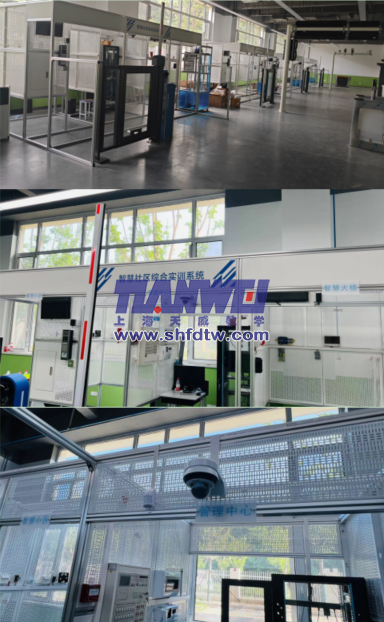

TWLY-90智慧社區小屋







1)對講門禁系統

系統配置有單元門口主機、單戶門口機、室內可視對講模塊、非可視對講模塊、通訊轉換模塊、聯網器、管理中心機等器件,可完成可視對講門禁及室內安防系統的線路鋪設、連接和功能調試。

2)消防系統

系統配置有消防報警主機、智能光電感煙探測器、智能電子差定溫感溫探測器、總線隔離器、手動報警按鈕、編碼單輸入模塊、編碼單輸入/單輸出模塊、消火栓報警按鈕、火警聲光警報器、編碼器等器件,可進行器件的選擇、檢測、安裝、消防聯動系統的線路鋪設、連接、系統調試、編程和運行任務。

3)安防系統

系統配置有門磁開關、家用緊急求助按鈕、被動紅外空間探測器、被動紅外幕簾探測器、燃氣探測器、主動紅外對射報警器,可實現對講門禁和室內安防聯動、視頻監控及周界防范功能。

4)視頻監控系統

系統配置有高速球云臺攝像機、一體化槍型攝像機、紅外攝像機、室內全方位云臺、矩陣主機、彩色監視器、硬盤錄像機等器件,可進行器件的選擇、檢測和安裝。完成視頻監控系統的線路鋪設和連接。通過系統模塊的參數設置和編程,實現監視器的視頻監控、畫面切換和報警聯動錄像等功能。

5)綜合布線系統

系統配置有RJ45配線架、以太網交換機、電話程控交換機、電話配線架、底盒、電話模塊、網絡模塊、電話機、RJ11水晶頭、RJ45水晶頭等器件,可完成綜合布線系統的水平布線、垂直布線、線槽布線,實現指定模塊的線路連接(端接)。通過系統模塊的參數設置和編程,實現終端電話呼叫、信息插座功能測試。

6)DDC監控系統

系統配置有DDC控制器、時間模塊、LON網絡適配器、編程軟件、組態軟件、射燈、照度探測器,能進行DDC通道編程配置、照明監控編程、上位監控工程通訊連接、動畫組態等工作任務。

7)車牌識別系統

高清晰:400萬像素高清攝像機,最大分辨率可達2688*1520,幀率高達25fps

集成度高:集攝像機、顯示屏(LED/LCD/無屏可選)、補光燈、鏡頭、喇叭功放于—體,有效節省施工布線成本

顯示屏:支持LCD/LED

內置高亮LED燈,智能補光技術,滿足不同場景需求

支持電動變焦鏡頭,便于調試

識別車牌種類多:支持識別符合GA36《中華人民共和國機動車號牌》標準的車牌類型;

授權名單控制:支持授權名單的導入及對比,可直接聯動道閘開閘,支持脫機運行

支持智能化視頻檢測抓拍,實現機動車精準抓拍識別,準確率99.9%以上

支持跟車不落桿,實現快速通行

機箱表面采用抗紫外線靜電噴塑工藝,不起皮,不褪色,防塵防水等級符合室外設備IP54級別要求

一體化結構設計,布線簡單,調試方便

8)車輛道閘系統

直流變頻功能:抬桿和落桿速度可以獨立調節,可以實現高速抬桿,快速通行;

全向道閘:不區分左右向,場景適應性強

行星齒輪:傳動效率高,性能穩定

快速開閘,最快可達0.6/0.9/1.5S (2/3/4米)

支持遇阻反彈,開優先保護功能

免學習、按鍵微調限位位置,調試簡單

事件日志記錄、方便操作追蹤

支持紅外,地感,雷達等多種防砸

手動開閘功能:停掉情況下可使用輔助工具使道閘保持打開狀態

工作電壓:AC22OV

電機類型:直流無刷

運行噪聲:6O分貝

機箱材質:SECC

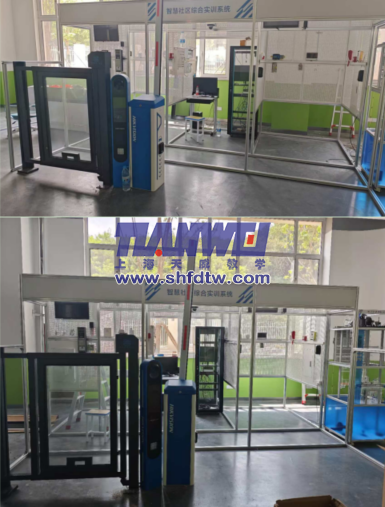

9)行人出入道閘

(1)開門角度:90°
2)開關次數:100萬次
3)通訊接口:RS485/TCPIP
4)額定功率:25W
5)卡片類型:IC/ID
6)水平推力:150KG
7)外形寬度:450mm

10)智慧電梯物聯網關系統

系統配置清單

序號

設備名稱

單位

數量

一、對講門禁系統

1

管理中心機

1

2

歐式數碼彩色可視室外主機

1

3

電源箱

1

4

聯網器

1

5

多功能壁掛室內分機

1

6

非可視壁掛室內分機

1

7

層間分配器

1

8

非接觸卡 ID

1

9

電插鎖

1

10

門前鈴

二、消防系統

1

火災報警控制器

1

2

點型感煙火災探測器

3

3

點型感溫火災探測器

3

4

探測器通用底座

6

5

手動報警按鈕

1

6

消火栓報警按鈕

1

7

聲光報警器

1

9

隔離模塊

1

10

單輸入輸出模塊

3

11

電子編碼器

1

三、安防系統

1

門磁開關

1

2

家用緊急求助按鈕

1

3

被動紅外空間探測器

1

4

被動紅外幕簾探測器

1

5

燃氣探測器

1

6

主動紅外對射報警器

1

7

聲光報警器

1

四、視頻監控系統

1

高速球云臺攝像機

1

2

一體化槍型攝像機

1

4

紅外攝像機

1

5

彩色監視器

1

6

硬盤錄像機

1

7

硬盤

1

8

安防控制箱

1

9

視頻線纜

100

10

電源線

100

五、綜合布線系統

1

RJ45超五類配線架

1

2

以太網交換機

1

3

電話程控交換機

1

4

110配線架

1

5

電話模塊

10

6

超五類網絡模塊

10

7

電話機

1

8

RJ11 水晶頭

1

9

RJ45 水晶頭

1

10

超五類網絡電纜

1

11

三類電話電纜

1

12

模塊面板

10

六、DDC控制器

1

網絡適配器

1

2

編程軟件

1

3

組態軟件

1

4

照度探測器

1

七、車牌識別系統

八、車輛道閘系統

九、行人出入道閘系統

十、電梯物聯網系統

工具及配件

序號

名稱

內容

1

工具

包含網線鉗、打線鉗、線纜測試儀、小一字螺絲刀、小十字螺絲刀、長柄螺絲刀、剪刀、剖線鉗、尖嘴鉗、斜口鉗等通用或專用工具。

2

耗材配件

包含PVC線槽、RJ11水晶頭、RJ45水晶頭、23芯線(紅、黑)、16芯線(黃、白)、網線、電話線等。

發貨清單1套的配置

序號

項目內容

規格、技術指標

數量

單位

1

智能建筑模型

由鋁合金型材框架和安裝布線網孔板組成,4660mm×2220mm×2330mm(長×寬×高),分為智能大樓、智能小區、管理中心和樓道等區域,智能大樓設計為兩層結構,器件采用自攻螺絲和工程塑料卡件配合安裝。

1

2

安裝布線網孔板

780mm×750mm

26

710mm×390mm

1

1500mm×260mm

3

1500mm×500mm

3

1500mm×400mm

1

3

總電源箱

空氣開關

1

4

安防控制箱

AC24V、DC12V/5A、DC18V/1.5A

1

5

消防控制箱

DC24V/2A、24V繼電器

1

6

DDC控制箱

DC24V/5A

24V繼電器

1

8

鋼凳

Φ300mm×450mm(圓×高)

1

7

電腦桌

1

9

鋁人字梯

900mm×250mm×1200mm(長×寬×高)

2

10

工程塑料卡件

20mm×10mm×11mm(長×寬×高)

500
